Spannung gemischte Schaltung

Janni · Anmeldungsdatum: 05.06.2013 Beiträge: 10

Meine Frage:
Hallo,
Ich komme bei einer Aufgabe nicht weiter.
Ich habe den Gesamtwiderstand ausgerechnet.
Nun soll ich die jeweils anliegenden Spannungen und die durch die Widerstände ?ießenden Ströme berechnen.

Meine Ideen:
So dachte ich müsste es stimmen
U1=U2345
I2=I34=I5=I2345
Iges=I1+I2345
U2345=U2+U34+U5

Ich weiß aber nicht wo ich anfangen soll zu rechnen um erstmal eine Zahl raus zu bekommen

Wäre dankbar für jegliche Hilfe

Janni · Anmeldungsdatum: 05.06.2013 Beiträge: 10

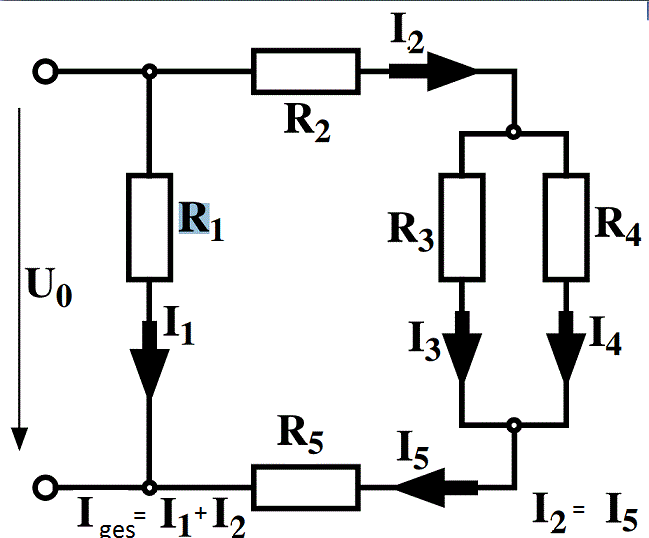

Hier die Schaltung
[/img]

http://s7.directupload.net/images/130605/iiqs5p7z.png

Janni · Anmeldungsdatum: 05.06.2013 Beiträge: 10

Ist Uges=U1=U2345?

D2 · Anmeldungsdatum: 10.01.2012 Beiträge: 1723

s.unten

Profi · Anmeldungsdatum: 27.05.2013 Beiträge: 37

Hi,

Janni · Anmeldungsdatum: 05.06.2013 Beiträge: 10

Hallo,
U2345 sollte U2-U5 sein Big Laugh

. Dachte man könnte das zusammenschreiben und als eine Parallelschaltung zu U1 sehen

Gruß

Janni · Anmeldungsdatum: 05.06.2013 Beiträge: 10

Wie komme ich aber drauf eine Größe auszurechnen?
z.B I1 ?

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Janni · Anmeldungsdatum: 05.06.2013 Beiträge: 10

Vielen Dank GvC

du hast mir sehr geholfen.

Hätte noch eine Frage zu einer anderen Aufgabe smile

[img]

http://s7.directupload.net/images/130606/7i8ktjdr.png

Ich habe die Schaltung umgezeichnet und ich dachte alle Widerstände sind parallel zueinander.
Ist dann U0=U1=U2....?

Vielen Dank

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Eine Parallelschaltung liegt dann vor, wenn die Widerstände an beiden "Enden" miteinander verbunden sind. Das ist in der vorliegenden Schaltung nicht bei allen Widerständen der Fall, sondern nur bei R4 und R5 einerseits und R1, R2 und R3 andererseits. Diese beiden Parallelschaltungen liegen in Reihe. Der Gesamtwiderstand ist also

Janni · Anmeldungsdatum: 05.06.2013 Beiträge: 10

OK:)
heißt das dann das U1=U2=U3; U4=U5.....und
I1+I2+I3 = I4+I5

Gruß

Janni · Anmeldungsdatum: 05.06.2013 Beiträge: 10

Wenn ja könntest du mir sagen wo ich anfangen soll?

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861
