techmephysics Verfasst am: 31. Dez 2015 20:04 Titel: Kurzschluss

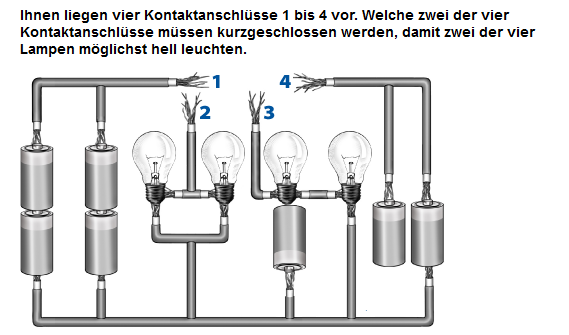

Aufgabe ist im Anahgn enthalten.

Wieso sidn die Anschlüsse 1-2 richtig?

und was sind die zylinderförmigen Bauteile? sehen aus wie Batterien


Beschreibung:

Dateigröße:

63.12 KB

Angeschaut:

1169 mal

techmephysics

Anmeldungsdatum: 06.09.2014
Beiträge: 187

techmephysics Verfasst am: 06. Jan 2016 13:05 Titel:

Die frage ist noch offen

GvC

Anmeldungsdatum: 07.05.2009
Beiträge: 14861

GvC Verfasst am: 06. Jan 2016 13:36 Titel:

techmephysics hat Folgendes geschrieben:

und was sind die zylinderförmigen Bauteile? sehen aus wie Batterien

Ja, das sind Batterien, deren Pluspol durch einen hellen Ring gekennzeichnet ist.

techmephysics hat Folgendes geschrieben:

Wieso sidn die Anschlüsse 1-2 richtig?

Mach' Dir für jeden der möglichen Verbindungsfälle ein Ersatzschaltbild, stelle die Lampen durch gleich große Widerstände dar und berechne den jeweiligen Lampenstrom. Je höher der Strom desto heller die jeweilige Lampe.

Die 4 Batterien links lassen sich durch eine Spannungsquelle mit einer Quellenspannung 2*U darstellen, die rechte Batterie hat die Quellenspannung U, die zweite Batterie von rechts hat keine Wirkung, da sie nicht angeschlossen ist.
