Schaltung mit Widerständen

Temo22 · Anmeldungsdatum: 06.11.2015 Beiträge: 3

Meine Frage:
hallo
hab folgender Frage

ich verstehe nicht , wie man wissen kann
wie R1 und R2 in Reihe geschaltet sind und parallel mit R3
ich sehe das einfach nicht !

Meine Ideen:
ich weiss wie man mit einer einfachen Schaltung , die wiederstände schaltet
aber mit dieser SChaltung , kenne ich mich gar nicht aus !

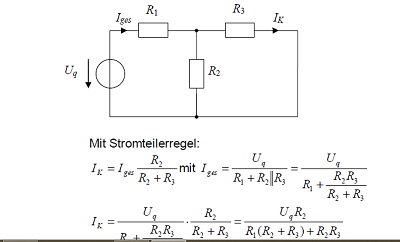

Bild aus externem Link als Anhang gespeichert. Bitte keine externen Links verwenden. Steffen

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Kennzeichen von Reihen- und Parallelschaltung:

Durch in Reihe geschaltete Widerstände fließt derselbe Strom.

An parallel geschalteten Widerständen liegt dieselbe Spannung.

Im vorliegenden Fall liegt an R2 und R3 dieselbe Spannung (Maschensatz). Also sind R2 und R3 parallel geschaltet. Sie können durch ein einziges Widerstandselement R23 ersetzt werden. Dazu in Reihe liegt R1, denn durch R1 und R23 fließt derselbe Strom (Knotenpunktsatz).

Temo22 · Anmeldungsdatum: 06.11.2015 Beiträge: 3

ich habe mal auch eine andere Frage
Ik = Iges *R2/R2+R3 im Bild sehen wir das Ik in R3 fliesst und nicht in R2
wie kann es denn in der Gleichung R2 sein ?? I ges fliesst auch in R1 warum wird R1 auch nicht berücksichtigt ??

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Schau Dir mal die Stromteilerregel als eine der fünf wichtigsten Grundregeln der E-Technik im Lehrbuch oder bei Wikipedia oder sonstwo an. Am besten leitest Du sie Dir ein für allemal selber her, dann vergisst Du sie nie wieder.
