Zeitkonstante und Kondensatorform

Tom22 · Gast

Meine Frage:
Die (Entlade-)Zeitkonstante eines Kondensator bestimmt sich aus tau = R * C, wenn die Fläche eine Kondensatorplatten annähernd gleich ist, hat die Position der Anschlüsse (positives/negatives Potential) einen Einfluss auf die Zeitkonstante?

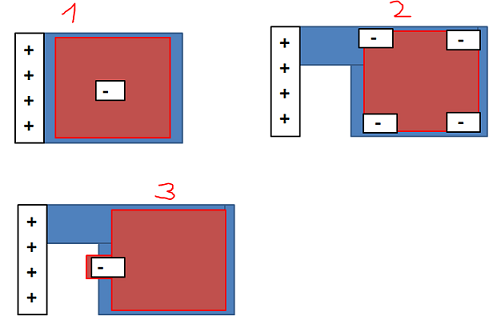

(diese Grafik soll meine Fragestellung etwas näher erläutern)
Grafik aus externem Link als Anhang eingefügt. Steffen

Meine Ideen:
Ich würde vermuten (es handelt sich hier ja um keinen idealen Plattenkodensator) wenn die Anschlüsse (-) an allen vierseiten liegen(1) schenller entlädt gefolgt von (2) wenn der Anschluss in der Mitte liegt da die Ladungen ("Q"s) schneller abtransportiert werden können wenn der Kondensator sich entlädt und somit das "C" und tau kleiner sind als bei 3. (Ist dem so und wenn ja würde das bedeuten, dass das R kleiner ist)

ML · Anmeldungsdatum: 17.04.2013 Beiträge: 3404

Hallo,

solange die Kontaktwiderstände viel kleiner als Dein Entladewiderstand sind -- wovon ich ausgehe --, ergibt sich kein Unterschied.

Die Frage, an welchem Ort einer Fläche Du den elektrischen Kontakt anschließt, ergibt sich ansonsten erst bei sehr hohen Frequenzen, bei denen die Laufzeiten der elektromagnetischen Welle entlang der Kondensatorfläche berücksichtigt werden muss. So kann es beispielsweise sein, dass man bei Leiterplatten, die Signale im GHz-Bereich verarbeiten (die Störungen sind regelmäßig noch höherfrequenter), die einander gegenüberstehenden Flächen für Versorgungsspannung und Masse als 2d-Wellenleiter (statt als Kondensator) auffassen. Das sind aber sehr spezialisierte Anwendungen. Wenn Du auf diesem Niveau mit HF-Technik arbeiten würdest, hättest Du Deine Frage nicht gestellt, sondern würdest die Antwort kennen.

Viele Grüße
Michael
