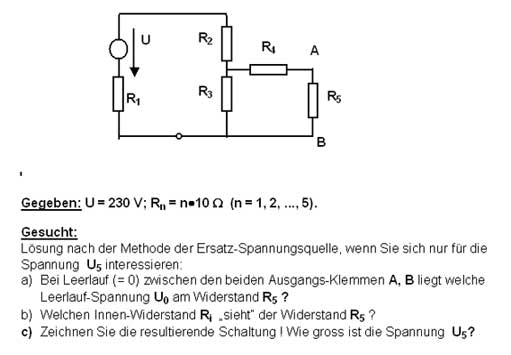

deecee83 Verfasst am: 29. Jan 2006 20:07 Titel: Spannungsteiler |
|
|
Hallo,
ich habe noch ein aufgabenblatt das ich nicht lösen kann,
wäre nett wenn jemand mir schritt für schritt zeigen kann
wie ich die aufgaben löse/ausrechne!
vielen dank
mfg dee
Beschreibung: |
|
Dateigröße: |
19.68 KB |
Angeschaut: |
2120 mal |
|
|
|
|
schnudl Moderator
Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien
|
schnudl Verfasst am: 29. Jan 2006 21:51 Titel: |
|
|
EDITIERT:
Das folgende ist Unsinn... falsche Interpretation der Aufgabe. siehe unten.
=================
1) Spannungsteiler
Du hast eine Paralellschaltung von R3 mit (R4+R5)
Wenn Du das zusammenfasst kannst du schon mal die Spannung an R3 berechnen.
2) Die Spannung an R5 ergibt sich wieder durch Anwenden der Spannungsteilerregel für die Teilung von U(R3) zwischen R4 und R5
3) Welchen Widerstand sieht R5 ? Du musst dazu die Spannung U kurzschliessen (bzw. durch eine Verbindung ersetzen) und dir überlegen, was ein Ohmmeter an den Klemmen hineinmisst. Ist nicht schwer !
_________________ Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe)
Zuletzt bearbeitet von schnudl am 29. Jan 2006 23:29, insgesamt einmal bearbeitet |
|
|
dermarkus Administrator
Anmeldungsdatum: 12.01.2006 Beiträge: 14788
|
dermarkus Verfasst am: 29. Jan 2006 22:04 Titel: |
|
|
Zwei Schritte, mit denen du weiterkommen dürftest:
Die Spannung in der a) bekommst du als die Spannung an R_3 in der Reihenschaltung von R_1, R_2 und R_3.
Tipp für die b): Um den Innenwiderstand der Ersatzschaltung zu bestimmen, schließt du dir die Spannungsquelle kurz. Und falls du magst, zeichne das Netzwerk der Widerstände nochmal so übersichtlich, dass du schnell erkennst, was zu was parallel und was zu was in Reihe liegt.
Viel Erfolg! dermarkus
Zuletzt bearbeitet von dermarkus am 29. Jan 2006 22:13, insgesamt einmal bearbeitet |
|
|
dermarkus Administrator
Anmeldungsdatum: 12.01.2006 Beiträge: 14788
|
dermarkus Verfasst am: 29. Jan 2006 22:12 Titel: |
|
|
@schnudl:
Frage an den Experten, von dem ich diese schöne Methode gelernt habe
Deine Gleichung für U_3 stimmt natürlich, aber gehe ich recht in der Annahme, dass man sie für die Bestimmung von U_0 in a) nach der Methode der Ersatz-Spannungsquelle nicht verwendet?
|
|
|
schnudl Moderator
Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien
|
schnudl Verfasst am: 29. Jan 2006 22:21 Titel: |
|
|
Zitat: | Deine Gleichung für U_3 stimmt natürlich, aber gehe ich recht in der Annahme, dass man sie für die Bestimmung von U_0 in a) nach der Methode der Ersatz-Spannungsquelle nicht verwendet? |
Naja, doch.
Die Ersatzspannung U0 ist die Spannung an R5. Um diese zu bestimmen, würde ich zunächt U3 ausrechnen, und dann U5 (2-fache Anwendung der Spannungsteilerregel).
Wie würdest Du U5 berechnen ? Es gibt hier sicher mehrere Möglichkeiten - Hauptsache es stimmt
_________________ Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe) |
|
|
dermarkus Administrator
Anmeldungsdatum: 12.01.2006 Beiträge: 14788
|
dermarkus Verfasst am: 29. Jan 2006 22:42 Titel: |
|
|
Bei offenen Klemmen ist die Spannung zwischen A und B gleich der an R_3,
also U_0 = U* R_3 / (R_1 + R_2 + R_3).
Dann in der b) R_i bestimmen.
Und dann ist U_5 = U_0 * (R_5 / (R_i + R_5)).
Also, meine ich, ist die Ersatzspannung U_0 (definiert bei offenen Klemmen) nicht gleich der Spannung an U_5.
|
|
|
Gast
|
Gast Verfasst am: 29. Jan 2006 23:26 Titel: |
|
|
Ja, hast Recht: ich habe es so interpretiert, dass R5 Teil der Schaltung ist, für die das Verhalten an den Klemmen AB berechnet werden soll.
Es scheint aber (wenn man genau liest...) dass Du recht hast: es soll ja nur U(R5) mittels der ESB berechnet werden, und dafür muss man sich R5 zunächst wegdenken.
Jetzt weiss ich auch was du gemeint hast. Irgendwie bin ich in die Irre gelaufen bei der Interpretation der Aufgabenstellung.
|
|
|
Gast
|
Gast Verfasst am: 30. Jan 2006 13:29 Titel: |
|
|
Bei offenen Klemmen ist die Spannung zwischen A und B gleich der an R_3
So sehe ich das nicht. Ich denke hier ist die Aufgabenformulierung einfach schluderlich. Offene Klemmen dürfte heißen, es fließt kein Strom von A nach B außer dem über R5 (Leerlaufzustand). Im Lastfall fließt parallel zu dem Strom über R5 noch der Laststrom von A nach B.
Damit wäre auch dies nicht richtig:
Also, meine ich, ist die Ersatzspannung U_0 (definiert bei offenen Klemmen) nicht gleich der Spannung an U_5.
|
|
|
schnudl Moderator
Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien
|
schnudl Verfasst am: 30. Jan 2006 14:38 Titel: |
|
|
Zitat: | So sehe ich das nicht. |
Auch ich habe das ursprünglich wie du @gast interpretiert. Die Aufgabenstellung ist aber, die Spannung an R5 mit Hilfe einer Ersatzquelle hinter A,B zu berechnen. Für diese braucht man dann R5 natürlich nicht zu berücksichtigen.
Ich denke auch, dass jeder E-Techniker den Widerstand R5 als hinter den Klemmen sitzend zuordnen würde - ansonsten müssten Die Klemmen AB etwas nach Rechts herausgezeichnet werden. Es ist irgendwie vorausprogrammiert, dass man sich hier verrennt
