Schaltkreise - elektrisches Potenzial - Spannungsabfall wie?

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
taugenichtsET



Anmeldungsdatum: 05.02.2015
Beiträge: 7

Beitrag taugenichtsET Verfasst am: 15. Feb 2015 12:06    Titel: Schaltkreise - elektrisches Potenzial - Spannungsabfall wie? Antworten mit Zitat

Hallo beisammen,

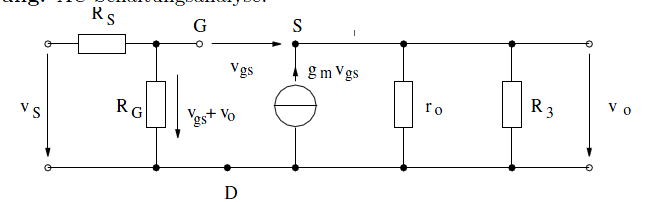

ich habe folgenden Schaltkreis durch AC Analyse erhalten. Allerdings bin ich auf eine andere Lösung gekommen und kann nicht nachvollziehen, wie die eingezeichneten Spannungsabfällte und daraus resultierenden Potentiale entstehen. Ursprünglich war es ein N-Mos.

Meine Frage ist:

Wie komme ich auf diese Formel?

bzw. wieso ist der Spannungsabfall über denn so definiert:

Habe bereits auf Youtube und im Netz geschaut. Solltet ihr vielleicht eine hilfreiche Seite kennen mit Schaltplänen und Potentialen, die das gut erklären wäre ich euch sehr dankbar.

Freue mich über jeden Lösungsansatz!!

Schönen Sonntag!



 Beschreibung:

Download
 Dateiname:  circuit.png
 Dateigröße:  12.18 KB
 Heruntergeladen:  307 mal

GvC



Anmeldungsdatum: 07.05.2009
Beiträge: 14861

Beitrag GvC Verfasst am: 15. Feb 2015 12:55    Titel: Re: Schaltkreise - elektrisches Potenzial - Spannungsabfall Antworten mit Zitat

taugenichtsET hat Folgendes geschrieben:
...
Meine Frage ist:

Wie komme ich auf diese Formel?


Auf diese Formel kommst Du überhaupt nicht. Denn laut Schaltbild müsste sie richtigerweise lauten



Das ist die Spannungsteilerregel am Spannungsteiler betehend aus RS und RG.

taugenichtsET hat Folgendes geschrieben:
... bzw. wieso ist der Spannungsabfall über denn so definiert:


Der ist nicht so definiert, sondern ergibt sich ganz einfach aus dem Maschensatz.

taugenichtsET hat Folgendes geschrieben:
Habe bereits auf Youtube und im Netz geschaut. Solltet ihr vielleicht eine hilfreiche Seite kennen mit Schaltplänen und Potentialen, die das gut erklären wäre ich euch sehr dankbar.


Ich weiß ja nicht, wonach Du da suchst. Aber der Kirchoffsche Maschensatz und die daraus resultierende Spannungsteilerregel sollte Dir auch ohne Youtube oder Internetseiten geläufig sein.
taugenichtsET



Anmeldungsdatum: 05.02.2015
Beiträge: 7

Beitrag taugenichtsET Verfasst am: 15. Feb 2015 13:32    Titel: Re: Schaltkreise - elektrisches Potenzial - Spannungsabfall Antworten mit Zitat

[quote="GvC"]

Auf diese Formel kommst Du überhaupt nicht. Denn laut Schaltbild müsste sie richtigerweise lauten



Das ist die Spannungsteilerregel am Spannungsteiler betehend aus RS und RG.[/qoute]

Ja da hast du vollkommen recht, da muss ich die Indizes vertauscht haben oder beim Anwenden des Spannungsteilers den falschen Widerstand verwendet haben. Die Formel ist nachvollziehbar.

taugenichtsET hat Folgendes geschrieben:
... bzw. wieso ist der Spannungsabfall über denn so definiert:


Der ist nicht so definiert, sondern ergibt sich ganz einfach aus dem Maschensatz.

GvC hat Folgendes geschrieben:

Ich weiß ja nicht, wonach Du da suchst. Aber der Kirchoffsche Maschensatz und die daraus resultierende Spannungsteilerregel sollte Dir auch ohne Youtube oder Internetseiten geläufig sein.

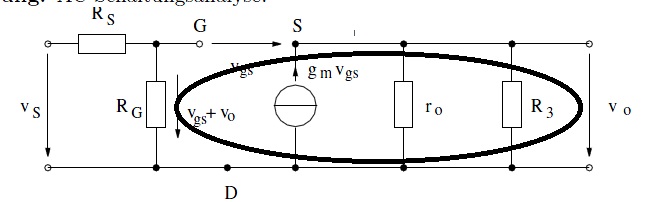

Aber über welche Masche wendest du diesen denn hier an? Bilde ich dann die Masche wie unten eingezeichnet, zwischen dem Widerstand Rg und der spannugsgesteuerten Stromquelle? und sage, dass der Spannungsabfall über die Stromquelle sein muss, wegen der Parallelschaltung und kann dann anschließend die Spannung ausrechnen?

Kann ich eine Masche dann prinzipiell zwischen allen Punkten berechnen? wenn ich zwischen der Verbindung das Potential kenne?

Vielen Dank bereits für deine Arbeit!



 Beschreibung:

Download
 Dateiname:  circuit.png
 Dateigröße:  15.07 KB
 Heruntergeladen:  258 mal

GvC



Anmeldungsdatum: 07.05.2009
Beiträge: 14861

Beitrag GvC Verfasst am: 15. Feb 2015 13:42    Titel: Antworten mit Zitat

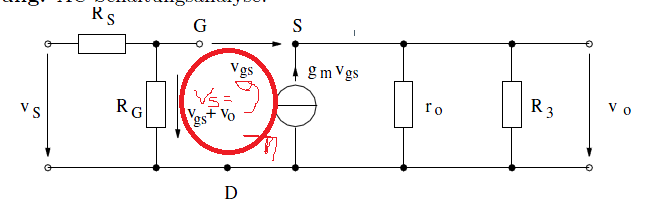

Die Masche ist zwar prinzipiell richtig. Besser erkennst Du den Zusammenhang allerdings mit der nachfolgend gezeigten Masche.


 Beschreibung:

Download
 Dateiname:  Circuit.jpg
 Dateigröße:  28.37 KB
 Heruntergeladen:  256 mal

taugenichtsET



Anmeldungsdatum: 05.02.2015
Beiträge: 7

Beitrag taugenichtsET Verfasst am: 15. Feb 2015 13:46    Titel: Antworten mit Zitat

GvC hat Folgendes geschrieben:
Die Masche ist zwar prinzipiell richtig. Besser erkennst Du den Zusammenhang allerdings mit der nachfolgend gezeigten Masche.


Spitze, damit sollte das klar sein! Besten Dank dir für deine Hilfe!!!

Schönen Sonntag noch!
