 tolle_neue_welt Verfasst am: 13. Okt 2014 16:15 Titel: Keil mit Reibung |
 |
|
Guten Tag,
ich bin gehe momentan einige Übungsaufgaben im Lehrwerk Technische Mechanik Staik vom Vieweg+ Teubner verlag durch.
Leider komme ich bei der folgenden Aufgabe nicht auf die im Buch angegebene Lösung :-(

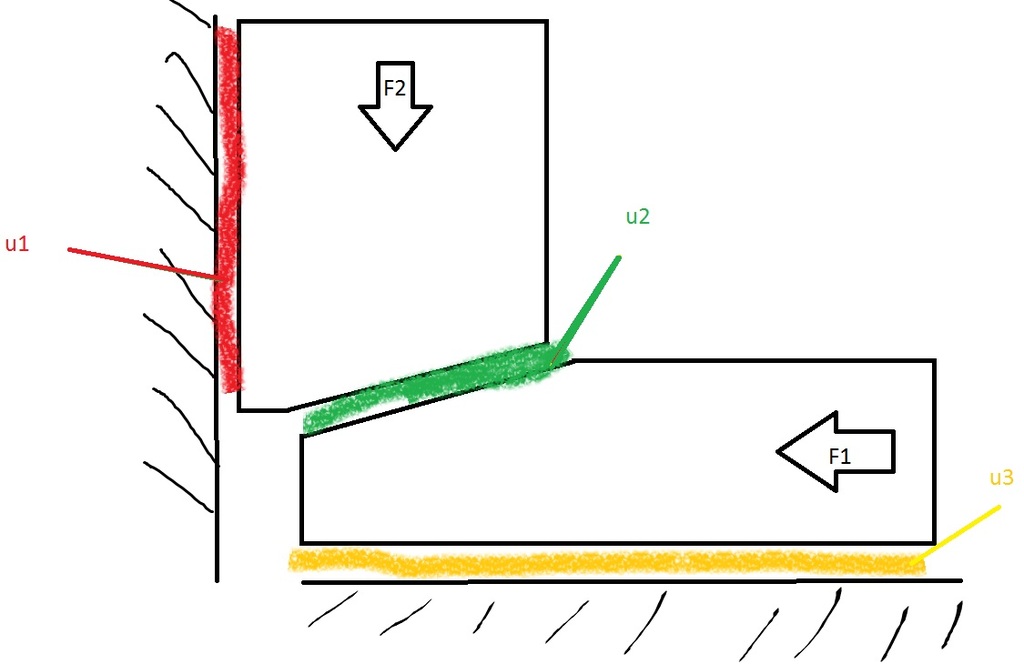

Folgende Angaben habe ich.
Reibung:
u1=0,05;u2=0,1,u3=0,07
Winkel=10°
F2=2kN
Externen Link durch Anhang ersetzt. Bitte keine solchen Links verwenden, die sind irgendwann ungültig. Steffen
erster Ansatz:
W1=W2 (W=Arbeit)
F1*s1=F2*s2 (+Reibung)
F1*s1*u1=F2*s2*u2
Ich bekomme allerdings die 3. Reibung nicht unter.
Kann mir jemand weiterhelfen?
| Beschreibung: |
|
Download |
| Dateiname: |
Q4EFE7.jpg |
| Dateigröße: |
65.13 KB |
| Heruntergeladen: |
3427 mal |
|
|
 |
isi1
Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München
|
| isi1 Verfasst am: 13. Okt 2014 17:40 Titel: Re: Keil mit Reibung |
|
|
| tolle_neue_welt hat Folgendes geschrieben: | Guten Tag,
ich bin gehe momentan einige Übungsaufgaben im Lehrwerk Technische Mechanik Staik vom Vieweg+ Teubner verlag durch.
Leider komme ich bei der folgenden Aufgabe nicht auf die im Buch angegebene Lösung :-(
Folgende Angaben habe ich.
Reibung:
u1=0,05;u2=0,1,u3=0,07
Winkel=10°
F2=2kN
|
Vielleicht ist noch F1 gegeben, Tolle?
Was genau soll man berechnen?
_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ
Zuletzt bearbeitet von isi1 am 13. Okt 2014 17:44, insgesamt einmal bearbeitet |
|
|
GvC
Anmeldungsdatum: 07.05.2009
Beiträge: 14861
|
| GvC Verfasst am: 13. Okt 2014 17:40 Titel: |
|
|
| tolle_neue_welt hat Folgendes geschrieben: | Folgende Angaben habe ich.
Reibung:
u1=0,05;u2=0,1,u3=0,07
Winkel=10°
F2=2kN
|
Und was ist gesucht?
|
|
|
tolle_neue_welt
Anmeldungsdatum: 13.10.2014
Beiträge: 3
|
| tolle_neue_welt Verfasst am: 13. Okt 2014 17:57 Titel: |
|
|
Entschuldigung.
Natürlich ist f1 als einzige offene Variable gesucht.
Die Aufgabe ist aus der 12. Auflage Kapitel 10
Zuletzt bearbeitet von tolle_neue_welt am 13. Okt 2014 18:16, insgesamt einmal bearbeitet |
|
|
isi1
Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München
|
| isi1 Verfasst am: 13. Okt 2014 18:05 Titel: |
|
|
| tolle_neue_welt hat Folgendes geschrieben: | | Natürlich ist F2 als einzige offene Variable gesucht. |
Die hast Du gegeben mit 2 kN.
_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ |
|
|
GvC
Anmeldungsdatum: 07.05.2009
Beiträge: 14861
|
| GvC Verfasst am: 13. Okt 2014 18:08 Titel: |
|
|
|
Ist nicht vielleicht doch F1 gsucht, so dass das System sich im statischen Gleichgewicht befindet?
|
|
|
tolle_neue_welt
Anmeldungsdatum: 13.10.2014
Beiträge: 3
|
|
|
isi1
Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München
|
| isi1 Verfasst am: 13. Okt 2014 18:27 Titel: |
|
|
| tolle_neue_welt hat Folgendes geschrieben: | | F1 meine ich doch ;) |
Und ist gefragt, wie groß F1 mindestens sein soll, damit der untere Klotz nicht nach rechts wegrutscht?
Oder wie groß F1 mindestens sein muss, wenn es den oberen Klotz nach oben wegdrücken soll?
Und welche Gewichte haben die beiden Klötze?
_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ |
|
|
GvC
Anmeldungsdatum: 07.05.2009
Beiträge: 14861
|
| GvC Verfasst am: 13. Okt 2014 18:30 Titel: |
|
|
Geht es denn um das statische Gleichgewicht oder nicht? Falls ja, frage ich mich, was in Deinem Ansatz die Arbeit zu suchen hat.
Sag' mal, wie viele Fragen willst Du Dir denn noch stellen lassen, bis die eigentlche Aufgabenstellung überhaupt erstmal klar ist? Am sinnvollsten ist immer die Wiedergabe des Aufgabentextes im originalen Wortlaut. Dann dürften sich die Nachfragen in Grenzen halten.
|
|
|
Welt
Gast
|
| Welt Verfasst am: 13. Okt 2014 18:47 Titel: |
|
|
Welche Kraft F1 muss auf den Keil wirken, damit die Last deren Gewichtskraft F2 beträgt gehoben werden kann.
Ist dies nun statisch zu sehen?
|
|
|
GvC
Anmeldungsdatum: 07.05.2009
Beiträge: 14861
|
| GvC Verfasst am: 13. Okt 2014 18:55 Titel: |
|
|
| Welt hat Folgendes geschrieben: | Welche Kraft F1 muss auf den Keil wirken, damit die Last deren Gewichtskraft F2 beträgt gehoben werden kann.
Ist dies nun statisch zu sehen? |
Ja. Nach einem dynamischen Gleichgewicht wäre gefragt, wenn die Last mit einer bestimmten Beschleunigung angehoben werden soll.
|
|
|
isi1
Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München
|
| isi1 Verfasst am: 13. Okt 2014 19:43 Titel: |
|
|
Was steht denn im Buch als Lösung, Welt?
Ich stelle mal zur Diskussion
rote Reibungskraft: Fr1 = (F2+Fr1)*(tanß+µ2)*µ1 .... Fr1 = 0,014*F2
F1 = (F2+Fr1)*(tanß+µ3+µ2) .... Keil + Reibung grün und gelb
F1 = (F2*1,014)*(tanß+µ3+µ2)
F1 = 0,7 kN
| tolle_neue_welt hat Folgendes geschrieben: | erster Ansatz:
W1=W2 (W=Arbeit)
F1*s1=F2*s2 (+Reibung)
F1*s1*u1=F2*s2*u2 |
Versuchen wir es mal damit
F1 = F2 * (s2/s1 + µ2+µ3) = F2 * (tanß + µ2+µ3) = 0,69 kN
Na ja, auch nicht so schlecht
