Aufgabe zur Reibung (Tipp benötigt)

Neue Frage »
Antworten »
    Foren-Übersicht -> Mechanik
Autor Nachricht
techmephysics



Anmeldungsdatum: 06.09.2014
Beiträge: 187

Beitrag techmephysics Verfasst am: 13. Okt 2014 15:28    Titel: Aufgabe zur Reibung (Tipp benötigt) Antworten mit Zitat

Aufgabe http://www.tm-aktuell.de/TM1/Aufgabe_9-1/aufgabe_9-1.html

ich habe noch so meine Schwierigkeiten mit dem Thema Reibung

zwischen der Scheibe und dem Rahmen wirkt eine Haftkraft richtig?

die ist wie folgt definiert:



ist in dem Beispiel die Kraft F die Normalkraft N?
franz



Anmeldungsdatum: 04.04.2009
Beiträge: 11583

Beitrag franz Verfasst am: 13. Okt 2014 17:41    Titel: Antworten mit Zitat

Man sollte vielleicht noch auf die Musterlösung bei Kapitel 3 / 9.1 hinweisen: http://www.dankertdankert.de/ .
jumi
Gast





Beitrag jumi Verfasst am: 13. Okt 2014 19:46    Titel: Antworten mit Zitat

Seien Ah und Av die horizontalen und vertikalen Auflagerkräfte
und N die Normalkraft auf die Bremsbacke-

Dann gilt:


Aus diesen 4 Gleichungen ergibt sich Ah, Av, N und
techmephysics



Anmeldungsdatum: 06.09.2014
Beiträge: 187

Beitrag techmephysics Verfasst am: 13. Okt 2014 21:31    Titel: Antworten mit Zitat

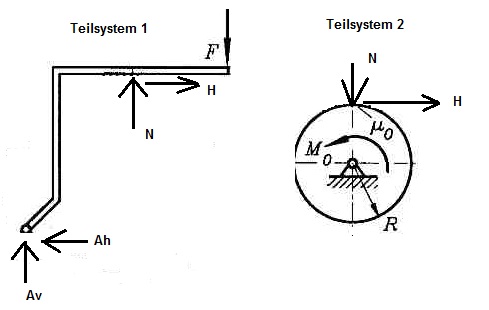

Also wenn ich das richtig verstanden habe, dann hast du die Scheibe frei geschnitten und zwei Teilsystem gebildet. Dann hast du durch das Kräftegleichgewicht die Kraft F bestimmt.

habe ich das so richtig verstanden?

H steht in der Skizze für die Haftreibung



 Beschreibung:
 Dateigröße:  25.86 KB
 Angeschaut:  2275 mal



jumi
Gast





Beitrag jumi Verfasst am: 14. Okt 2014 11:25    Titel: Antworten mit Zitat

Achtung auf die Vorzeichen!
Die von franz zitierte "Musterlösung" ist leider keine sondern gibt nur das Ergebnis an.

Meine Rechnung zeigt Aufgabe a), also Drehrichtung gegen den Uhrzeigersinn.
In deiner Skizze muss also die Reibungskraft, die auf den Hebel wirkt, nach links zeigen.

Unbekannte Auflagerkräfte nehme ich zunächst immer in positiver Richtung an. Wenn die Rechnung dann eine negative Kraft ergibt, so zeigt die wirkliche Kraft entgegengesetzt zur Annahme. (Es geht natürlich auch umgekehrt, wie in deiner Skizze).
techmephysics



Anmeldungsdatum: 06.09.2014
Beiträge: 187

Beitrag techmephysics Verfasst am: 14. Okt 2014 15:11    Titel: Antworten mit Zitat

habe noch eine Frage zu aufg. c)

es gilt F=0

ich bilde zwei Momentengleichungen an den Lagern bei beiden Teilsystemen:





ich soll jetzt herausfinden ob das System im Gleichgewicht ist. Woher weiß ich ob das System im Gleichgewicht ist, wenn ich die Zahlenwerte nicht kenne?



 Beschreibung:
 Dateigröße:  25.19 KB
 Angeschaut:  2196 mal



jumiDie Einheit Kilogramm
Gast





Beitrag jumiDie Einheit Kilogramm Verfasst am: 14. Okt 2014 18:10    Titel: Antworten mit Zitat

Nein so geht das nicht.
Selbsthemmung tritt nur bei Aufgabe b) auf - also bei einem Drehsinn im Uhrzeigersinn.
Für diesen Falll erhält man für die Kraft F:


Wenn man nun mü = a/(c+R) einsetzt, so ergibt sich F = 0.

Das heißt auch: für mü = a/(R+c) kann man die Scheibe mit einem noch so großen Drehmoment antreiben, sie dreht sich nicht (selbst bei F=0 nicht).
