Effektivwert bei Diode und Wechselspannung

Doctor Who · Anmeldungsdatum: 07.06.2014 Beiträge: 44

Hallo Leute,

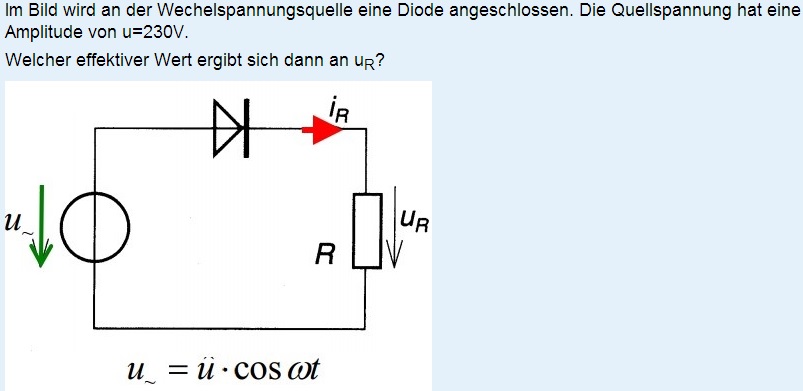

wenn ich den Effektivwert berechnen will, dann gibt es ja den Zusammenhang von Ueff^2 = U^2 * 0,5. Herleitung durch ein Additionstheorem bzw. Integration. Wir hatten das bisher nicht, dennoch komme ich nicht auf das richtige Ergebnis.

Ich hätte gesagt Ueff = (230^2*0,5)^0,5 aber das Erg. wird als falsch angezeigt... unglücklich

Weiß jmd. mehr?

Hatte auch versucht das Ergebnis zu verdoppeln, da ich evtl. annahm die negativen Flächen werden negativ berücksichtigt, aber auch dies war wohl falsch.

PhyMaLehrer · Anmeldungsdatum: 17.10.2010 Beiträge: 1085 Wohnort: Leipzig

Weißt du, was die Diode bewirkt, wie also der Verlauf der Spannung am Widerstand aussieht?
Wenn du dann mit einer Wechselspannung vergleichst (wo du den Effektivwert ja kennst), kommst du sicher auf das einfache Ergebnis! Wink

Doctor Who · Anmeldungsdatum: 07.06.2014 Beiträge: 44

Ja also durch die Sperrung der Diode bei negativen Wellen der Wechselspannung werden ja nur immer die positiven Halbwellen am Widerstand wirksam -> eine pulsierende Gleichspannung. Also immer eine positive Halbwelle und dann eine halbe Periode 0 und dann wieder die positiv Welle. Übersehe ich was? Ich bekomme es nicht raus..

isi1 · Anmeldungsdatum: 03.09.2006 Beiträge: 2902 Wohnort: München

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Denkt daran, dass die 230V in der vorliegenden Aufgabe den Scheitelwert darstellen.
