Gangunterschied bei zwei Grenzschichten

Studi · Anmeldungsdatum: 27.01.2013 Beiträge: 42

Hallo Leute,

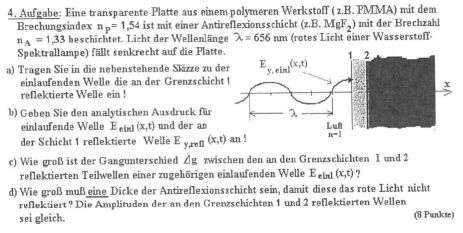

ich habe hier eine Aufgabe und eine Frage zu einer Teilaufgabe.

Es geht um den Aufgabenteil c)

Wie kann ich hier auf den Gangunterschied kommen? Ich habe selber leider gerade keine Ansätze, weiß aber dass sich dieser aus dem Wegunterschied ergibt.

Für die einlaufende und reflektierte Welle komme ich auf folgende Ausdrücke, sind die richtig?

Ich wäre sehr dankbar, wenn ihr mir helfen könntet. Hilfe

Beste Grüße

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

um sowas zu behandeln, nimmt man zweckmäßigerweise an, dass in den drei Schichten immer hin- wie auch rücklaufende Welle vorhanden sind, die sich zu einer Gesamtwelle addieren. Im rechten Teil gibt es keine rücklaufende Welle; im mittleren Teil beide, im linken Teil nimmt man an, dass die rücklaufende Welle Null ist.

Der Reflexionsfaktor ist

letztlich erhält man 4 Gleichungen mit 4 Unbekannten, die sich sehr leicht lösen lassen. Die Unbekannten sind:

* hin- und rücklaufende Amplitude in der mittleren Schicht
* hinlaufende Amplitude in der rechten Schicht
* Dicke der Entspiegelungsschicht

Der gesuchte Phasenfaktor ergibt sich natürlich aus der Dicke.

Thumbs up!

Studi · Anmeldungsdatum: 27.01.2013 Beiträge: 42

Vielen Dank! smile
