MrsTaylor
Anmeldungsdatum: 04.01.2013
Beiträge: 21
|
 MrsTaylor Verfasst am: 04. Jan 2013 14:50 Titel: E-Technik Beispiel |
 |
|
Hallo!

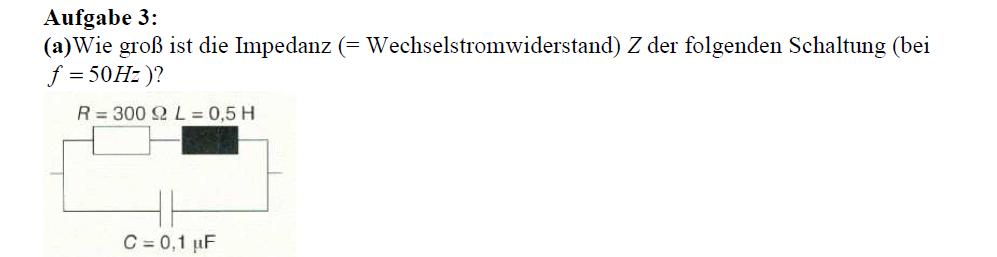

Ich habe ein Problem mit dem E-Technik Beispielen. Ich weiß leider nicht wie am Besten rangehen an die Sache. Ich hab mal ein Beispiel, was wir aufbekommen, aber noch nicht durchgemacht habe, hochgeladen.
Vielleicht kann mir jmd eine Seite oder einen Tipp gehen wie und wo am Besten anfangen.
Danke und lg
MrsTaylor hat dieses Bild (verkleinerte Version) angehängt:
| Beschreibung: |
|
Download |
| Dateiname: |
Beispiel.jpg |
| Dateigröße: |
20.51 KB |
| Heruntergeladen: |
692 mal |
|
|
 |
Steffen Bühler
Moderator
Anmeldungsdatum: 13.01.2012
Beiträge: 7249
|
| Steffen Bühler Verfasst am: 04. Jan 2013 15:00 Titel: |
|
|
Du kennst doch bestimmt den Wechselstromwiderstand der Spule L sowie des Kondensators C, oder?
Viele Grüße
Steffen
|
|
|
GvC
Anmeldungsdatum: 07.05.2009
Beiträge: 14861
|
| GvC Verfasst am: 04. Jan 2013 15:32 Titel: |
|
|
|
Bist Du sicher, dass das die originale Aufgabenstellung ist? Du kannst bereits im Kopf abschätzen, dass die parallele Kapazität praktisch keinen Einfluss auf die Gesamtimpedanz hat.
|
|
|
MrsTaylor
Anmeldungsdatum: 04.01.2013
Beiträge: 21
|
| MrsTaylor Verfasst am: 04. Jan 2013 16:02 Titel: |
|
|
Die Aufgabenstellung ist 1:1 kopiert ja.
Ich weiß nur, dass ich hier eine Serienschaltung und eine Paralellschaltung habe. Das wars dann aber leider auch schon.
Wie ich das in komplexe Zahlen verwandeln kann ist mir nicht bewusst.
|
|
|
Steffen Bühler
Moderator
Anmeldungsdatum: 13.01.2012
Beiträge: 7249
|
| Steffen Bühler Verfasst am: 04. Jan 2013 16:07 Titel: |
|
|
Du hast wirklich noch nie was von  und  gehört? Dann wirst Du diese Aufgabe nicht lösen können.
Vielleicht hat sich Euer Lehrer geirrt und die Aufgabe zu früh aufgegeben.
Du kannst natürlich mal versuchen, mit den üblichen Regeln für Reihen- und Parallelschaltung diese drei Widerstände zu einem zusammenzufassen. Wir helfen auch gerne dabei. Aber eigentlich ist es Aufgabe Eures Lehrers, dies zu üben.
Viele Grüße
Steffen
|
|
|
MrsTaylor
Anmeldungsdatum: 04.01.2013
Beiträge: 21
|
| MrsTaylor Verfasst am: 04. Jan 2013 17:12 Titel: |
|
|
Nein, dass werde ich aber gleich mal ändern.. =) und mich dann wieder melden..
Hast du vielleicht eine Empfehlung zum einlesen?
lg
|
|
|
Steffen Bühler
Moderator
Anmeldungsdatum: 13.01.2012
Beiträge: 7249
|
| Steffen Bühler Verfasst am: 04. Jan 2013 17:42 Titel: |
|
|
| MrsTaylor hat Folgendes geschrieben: | | Hast du vielleicht eine Empfehlung zum einlesen? |
Wie - habt Ihr noch nicht mal Unterlagen bekommen? Was ist das denn für ein Lehrer? Und was für eine Schule?
Ohne jegliche Grundlagen kann man da nicht drangehen. Wenn Dir jwL nichts sagt und Du einen Wechselstromkreis berechnen sollst, ist das, als ob ich ein Filet Mignon zubereiten soll, obwohl ich nur Spiegelei kann.
Die Bibel für E-Techniker ist wohl immer noch Tietze-Schenk. Kleiner, aber ebenfalls brauchbar, ist das"Taschenbuch der Elektrotechnik und Elektronik" von Lindner/Brauer/Lehmann.
Viele Grüße
Steffen
|
|
|
D2
Anmeldungsdatum: 10.01.2012
Beiträge: 1723
|
|
|
MrsTaylor
Anmeldungsdatum: 04.01.2013
Beiträge: 21
|
| MrsTaylor Verfasst am: 04. Jan 2013 19:42 Titel: |
|
|

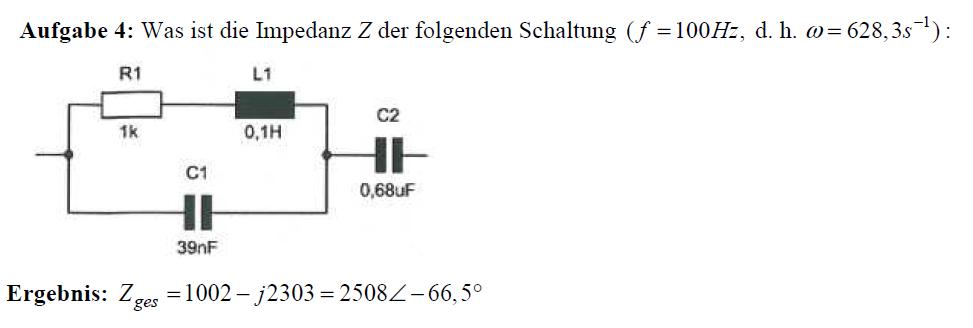

Hab mir das jetzt mal ein bisschen angeschaut und bin auf folgendes gekommen:
Zuerst schau ich mir die Reihenschaltung  an:
oder auch
Jetzt muss ich noch die Serienschaltung berechnen:  wobei
Wie errechne ich aber nun  Und wie komme ich hier auf den Real und Imagteil?
Danke &
Liebe Grüße
|
|
|
GvC
Anmeldungsdatum: 07.05.2009
Beiträge: 14861
|
| GvC Verfasst am: 04. Jan 2013 20:20 Titel: |
|
|
Wie errechne ich aber nun ??
Aber warum so umständlich? Damit bist du ja auch noch nicht viel weiter. Nutze doch einfach die Formel für die Parallelschaltung zweier Widerstände, die Du aus der Gleiochstromlehre bereits kennst: Produkt der beiden Widerstände dividiert durch die Summe der beiden Widerstände.
\cdot (-jX_C)}{R+j(X_L-X_C)})
Dabei ist  und
\cdot (-j31831\Omega)}{300\Omega-j31674\Omega}=\frac{338,6\Omega\cdot e^{j27,6^\circ}\cdot 31831\Omega\cdot e^{-j90^\circ}}{31675\Omega\cdot e^{-j98,5^\circ}}=340\Omega\cdot e^{j27,1^\circ})
Wie Du an diesem Ergebnis siehst, hättest Du bei Vernachlässigung der Parallelkapazität im Betrag einen Fehler von weniger als 0,5% und im Phasenwinkel eine Differenz von 0,5° gemacht. Insofern ist die Aufgabenstellung ein bisschen unglücklich gewählt.
|
|
|
MrsTaylor
Anmeldungsdatum: 04.01.2013
Beiträge: 21
|
| MrsTaylor Verfasst am: 04. Jan 2013 20:54 Titel: |
|
|
Ich Danke dir!
| GvC hat Folgendes geschrieben: |
Dabei ist
|
Du meinst für  oder??
und warum ist  negertiv?
Liebe Grüße
|
|
|
GvC
Anmeldungsdatum: 07.05.2009
Beiträge: 14861
|
| GvC Verfasst am: 04. Jan 2013 21:18 Titel: |
|
|
Ja, da hab' ich mich verschrieben. Es muss natürlich heißen
Der komplexe kapazitive Widerstand ist
Dabei wird  als Betrag des kapazitiven Widerstandes  bezeichnet.
|
|
|
MrsTaylor
Anmeldungsdatum: 04.01.2013
Beiträge: 21
|
| MrsTaylor Verfasst am: 04. Jan 2013 21:24 Titel: |
|
|
| GvC hat Folgendes geschrieben: |
|
Und hier wird das ) durch das Quadrieren ^2} ) positiv oder?
Danke und lg
|
|
|
GvC
Anmeldungsdatum: 07.05.2009
Beiträge: 14861
|
| GvC Verfasst am: 04. Jan 2013 21:33 Titel: |
|
|
Ja, das könnte man so sagen, aber einfacher ist die Umformung
|
|
|
MrsTaylor
Anmeldungsdatum: 04.01.2013
Beiträge: 21
|
|
|
Steffen Bühler
Moderator
Anmeldungsdatum: 13.01.2012
Beiträge: 7249
|
| Steffen Bühler Verfasst am: 07. Jan 2013 09:23 Titel: |
|
|
Alles richtig! Du hast zwar einmal eine 10^-9 statt 10^-6 beim zweiten Kondensator, aber trotzdem dessen Impedanz und auch den Rest richtig berechnet.
Viele Grüße
Steffen
|
|
|
MrsTaylor
Anmeldungsdatum: 04.01.2013
Beiträge: 21
|
| MrsTaylor Verfasst am: 07. Jan 2013 17:14 Titel: |
|
|
|
Danke dir!! =)
|
|
|
|
