Festigkeitslehre Aufgabe

jens22 · Anmeldungsdatum: 10.05.2005 Beiträge: 2

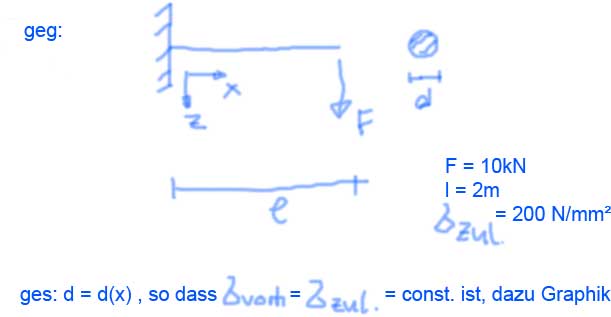

Hallo, habe für einen Teilnahmenachweis folgende angehängte Aufgabe bekommen.
Habe sie auch gelöst, weiss aber nicht, ob es richtig ist.

Ich wollte deshalb nachfragen, ob jemand die Aufgabe lösen könnte und seinen Lösungsweg hier posten könnte, wäre super

Danke und gruss

Polymer · Anmeldungsdatum: 02.11.2004 Beiträge: 94 Wohnort: Darmstadt

hi

jens 22

also als erstes das Drehmoment bestimmten

Mt = F * r

Mt = 10kN*2m
Mt= 20kNm

sigma zulässig = sigma°

sigma° = Mt / W

[ W = pi * d^3 / 32 ]

W = Mt / sigma°

pi * d^3 / 32 = Mt / sigma°

d = [ 32 * 20000kNmm / pi * 200N/mm^2 ] davon die dritte Wurzel

d= 10,06mm

mfg Polymer

jens22 · Anmeldungsdatum: 10.05.2005 Beiträge: 2

hi, danke für die schnelle antwort Augenzwinkern

allerdings habe ich 100,62mm rausgehabt... grübelnd

was ist mit der Graphik in der Aufgabe gemeint?

grüsse

Polymer · Anmeldungsdatum: 02.11.2004 Beiträge: 94 Wohnort: Darmstadt

ups

ja hast recht 100,62mm stimmen, sorry

mit der graphik ist folgendes gemeint:

ein eingspanntes Roh das mit einem Drehmoment belastet wird,
deswegen tritt eine Biegung auf da es ja am anderen ende eingespannt ist,
und sigma-zul soll gleich sigma-vorhanden sein
und nach d ist ja gesucht was du ja ausgerechnet hast

Gast

hi, alles klar, danke...
hoffe andere hatten das auch raus... Wink

grüsse
