 Physinetz Verfasst am: 10. Jan 2010 22:17 Titel: Weihnachtsaufgabe Gleichgewicht |
 |
|
Hallo,
habe zu folgender Aufgabe eine Frage:

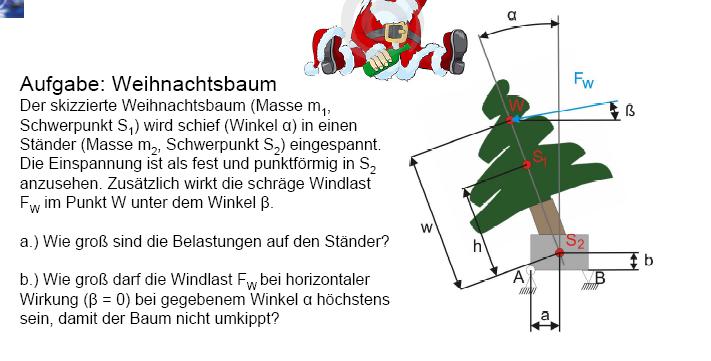

(Aufgabe im Anhang).
Letztlich fehlt mir hier nur eine Komponente:

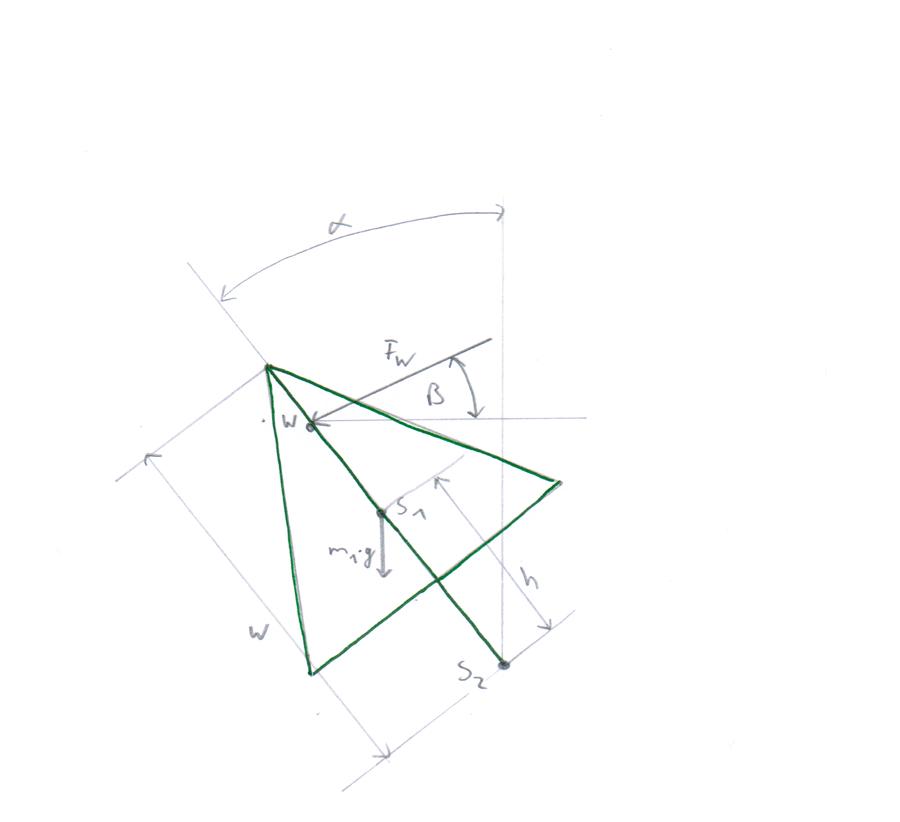

Ich habe den Baum mal freigeschnitten aufgezeichnet und angehängt.
Nun muss ja u.a. das Gesamtmoment=0 sein.
Mein Moment bezüglich des Punktes S(2) setzt sich ja aus mehreren einzelnen Momenten zusammen, unter anderem dem Einzelmoment:
Kraft F(W) und zugehöriger Hebelarm. Nur dieser zugehörige Hebelarm fehlt mir. Wie bekomme ich den denn raus?
Also bei der Schwerkraft, die im Punkt S(1) angreift kann ich ja ganz einfach sie entlang ihrer Wirkungslinie verschieben, sodass es leicht abzulesen.
Nur bei F(W) bringt mir ja das Verschieben auf der Wirkungslinie nichts...
Weiß jemand Rat wie ich den Hebelarm herausbekomme?
Vielen Dank
| Beschreibung: |
|
Download |
| Dateiname: |
Weihnachtsbaum.JPG |
| Dateigröße: |
24.87 KB |
| Heruntergeladen: |
2402 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
Weihnachtsbaum2.JPG |
| Dateigröße: |
48.84 KB |
| Heruntergeladen: |
2412 mal |
|
|
 |
erkü
Anmeldungsdatum: 23.03.2008
Beiträge: 1414
|
| erkü Verfasst am: 11. Jan 2010 14:03 Titel: |
|
|
Hallo !

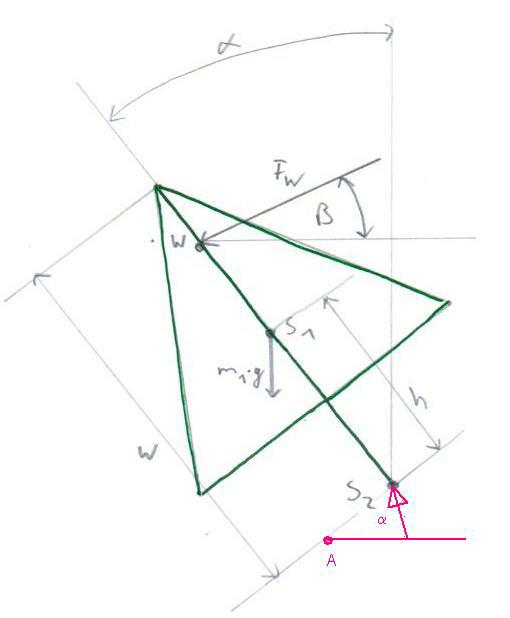

Skizze ergänzt um Drehpunkt A.
Zerlege F(W) in ihre Komponenten (horizontal und vertikal).
Servus erkü
| Beschreibung: |
|
| Dateigröße: |
17.45 KB |
| Angeschaut: |
3756 mal |
|
_________________
Das Drehmoment ist der Moment, wo es zu drehen anfängt. :punk: |
|
|
Physinetz
Anmeldungsdatum: 20.09.2006
Beiträge: 317
|
| Physinetz Verfasst am: 11. Jan 2010 17:02 Titel: |
|
|
Das heißt ja:
einmal x-Komponente:
und y-Komponente:
Und dann meinst du y-Komponente sozusagen auf Wirkungslinie verschieben und ablesen -- > Moment
und das gleiche bei x-Komponente...
Dann erhalte ich 2 Momente?
Gruß
|
|
|
hebiii
Gast
|
| hebiii Verfasst am: 12. Jan 2010 09:05 Titel: frage zu skizze erkü |
|
|
hallo
wieso ist die kraft in s2 im winkel alfa?
die muss doch im gleichen winkel wie die Achse des Baumstammes sein oder nicht?
dann wäre alles klar.
|
|
|
VeryApe
Anmeldungsdatum: 10.02.2008
Beiträge: 3247
|
| VeryApe Verfasst am: 12. Jan 2010 13:43 Titel: |
|
|
die Kraft in S2 ist weder im Winkel alpha noch in Baumachse, wenn doch wäre es zufall und vorher nicht feststellbar, also nicht annehmbar.
2 der Abstand W ist gegeben als Abstand von S2 zum Punkt W . und nicht so wie ihr es in euerer Skizze w als Höhe des Gesamtbaumes eintragt.
W ist der Hebelarm.

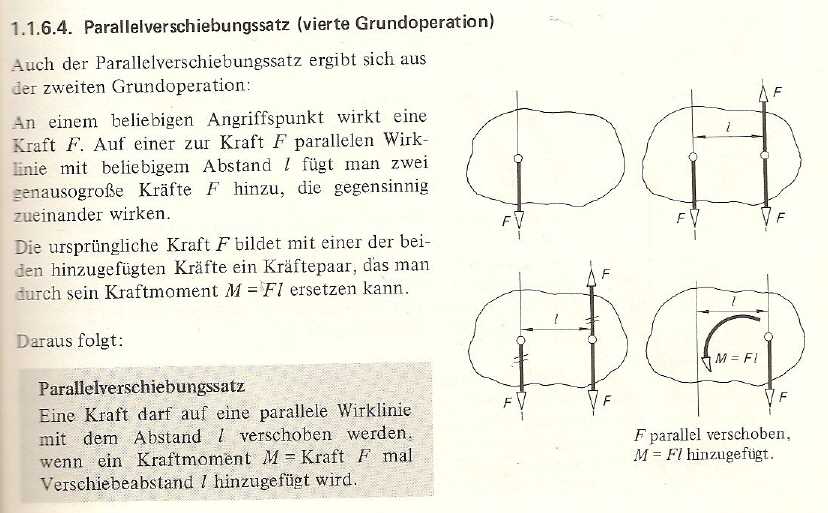

Vielleicht habt ihr schon mal vom Parallelverschiebungssatz gehört.
mit den man Kräfte parallel verschieben kann. und so tun kan als ob sie alle im Punkt S2 wirken.
Nach diesem Prinzip kannsd du FG+FW in den Punkt S2 transformieren.
Du erhälst eine art resultierende Kraft aber plus resultierendes Drehmoment.
Mit dieser Kraft kannsd du dann ganz normal die Auflagerreaktionen von A und B berechnen du mußt nur bei der Momentengleichung das resultierende Moment berücksichtigen
| Beschreibung: |
|
Download |
| Dateiname: |
Parallelverschiebungssatz.jpg |
| Dateigröße: |
55.55 KB |
| Heruntergeladen: |
2315 mal |
|
|
|
lena18
Anmeldungsdatum: 11.10.2009
Beiträge: 464
|
|
|
Physinetz
Anmeldungsdatum: 20.09.2006
Beiträge: 317
|
| Physinetz Verfasst am: 12. Jan 2010 20:35 Titel: |
|
|

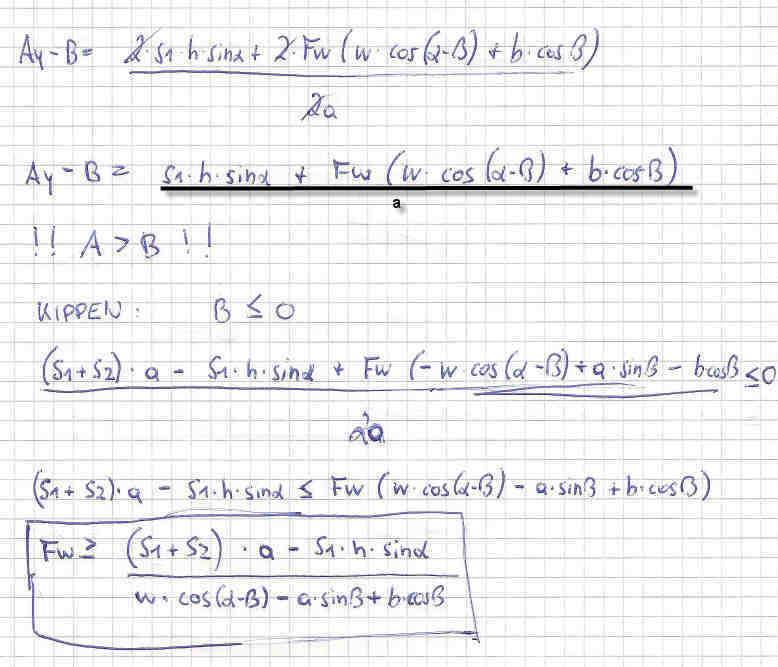

nein die Lösung ist definitiv nicht richtig, da muss was ziemlich einfaches knackiges rauskommen, so zumindest in meiner Lösung...
ich schaue mir das morgen nochmal genauer an...
|
|
|
lena18
Anmeldungsdatum: 11.10.2009
Beiträge: 464
|
| lena18 Verfasst am: 12. Jan 2010 23:21 Titel: |
|
|
hallo
sehe gerade, dass etwas in meinen Gleichungen nicht stimmt.
ok, dann sollten wir zuerst (am besten Veryape) mal fragen, wie er das mit der Parallelverschiebung meint und ob da meine skizze in die richtige Richtung geht.
denn jetzt sollten alle kräfte auf s2 transformiert sein.
Am besten nehme ich jetzt Drehpunkt S2, weil da die meisten kräfte wegfallen. also in Gleichung kommt vor (Ms1,MW,Ax,Ay,B)
was ist wenn ich nun drehpkt. A nehme, dann kommen Kräfte FW etc. mit ihrem Abstand dazu plus die Momente Ms1 und Mw oder verstehe ich da was falsch.??
danke vielmals und gute nacht
|
|
|
lena18
Anmeldungsdatum: 11.10.2009
Beiträge: 464
|
| lena18 Verfasst am: 13. Jan 2010 20:36 Titel: |
|
|

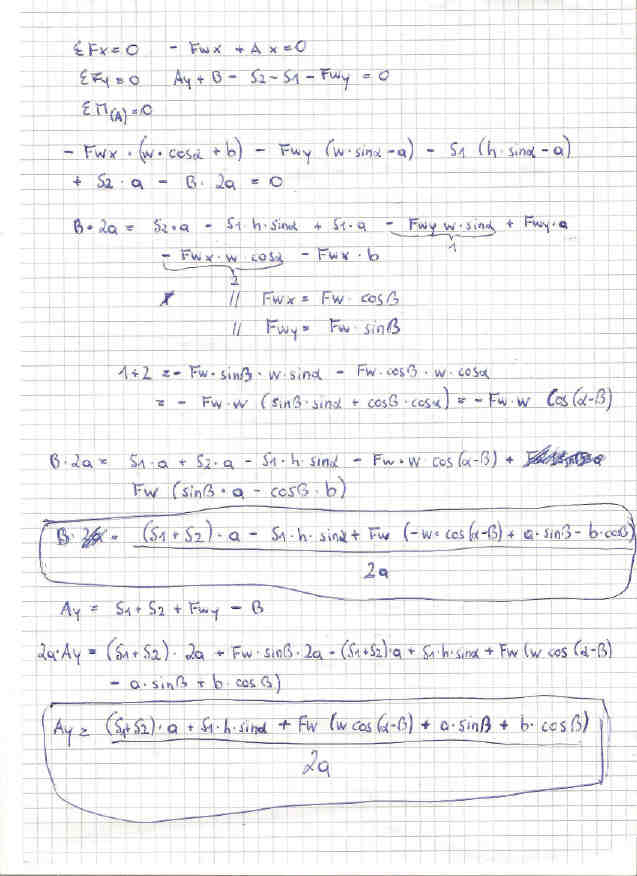

also die aufgabe interessiert mich soweit, dass ich die Aufgabe jetzt mehrfach versucht, habe zu rechnen, ich bekomme einfach keine gescheite Lösung raus.
kann wer helfen und sagen, wie der richtige Ansatz für das Momentengleichgewicht aussieht?
|
|
|
VeryApe
Anmeldungsdatum: 10.02.2008
Beiträge: 3247
|
| VeryApe Verfasst am: 13. Jan 2010 23:29 Titel: |
|
|
| physinet hat Folgendes geschrieben: |
nein die Lösung ist definitiv nicht richtig, da muss was ziemlich einfaches knackiges rauskommen
|
Wie solln da was einfaches knackiges rauskommen. ich hab das zwar nicht durchgerechnet aber in der Endformel mußt du zwangsläufig folgendes drinnen haben. S1 , S2, FW, beta, alpha, a, b, h, w
Also kommt sicher eher sowas wie bei Lena raus wobei die Berechnung falsch ist, da sie mal auf jedenfall vergessen hat das Ax auch um b dreht.
Mein Hinweis auf S2 zu legen, war wohl doch zu schnell geantwortet , der Punkt A hat die wenigsten Unbekannten. War wohl zu schnell durchgeschaut und die Abstände bezogen sich auf S2.
für die 2 ten Aufgabenteil braucht man nur die formel für die Kraft B gleich null setzen, das ist der Kipppunkt. wenn das Lager B Kraft abgekommt dann dreht der Baum um den Lagerpunkt A nach rechts sowie aber B=0 ist, ist er grad im Kippfall, dreht also weder nach rechts noch nach links.
Da kürzen sich dann vielleicht ein paar Sachen raus und es kommt was knackiges raus.
MFG
|
|
|
lena18
Anmeldungsdatum: 11.10.2009
Beiträge: 464
|
| lena18 Verfasst am: 14. Jan 2010 00:50 Titel: |
|
|
hallo
ok danke für den Hinweis

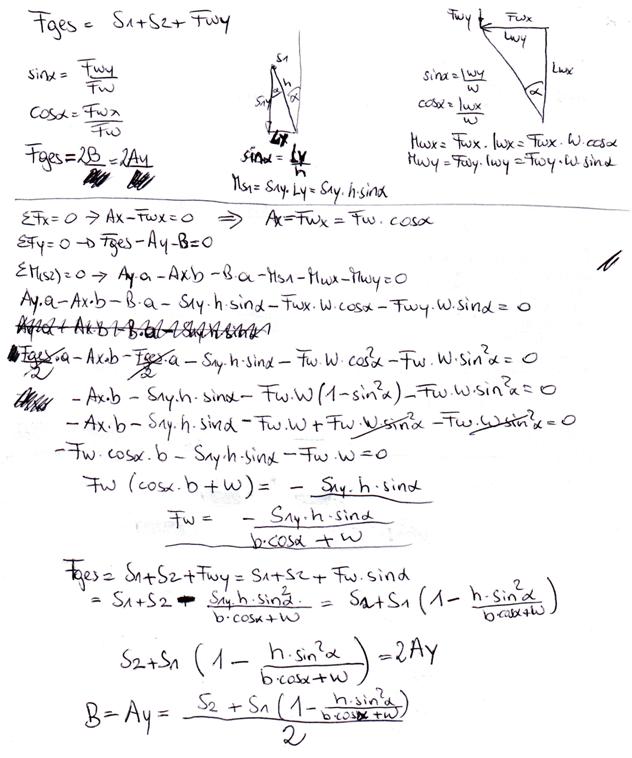

ich habe nochmals die Rechnung reingestellt.
Sofern Ay mit der Belastung des Ständers gemeint ist.
wäre euch dankbar, wenn Vorgang und die überlegungen jemand kurz überprüfen könnte..
vielen vielen dank
lena
| Beschreibung: |
|
| Dateigröße: |
69.78 KB |
| Angeschaut: |
2771 mal |
|
|
|
|
erkü
Anmeldungsdatum: 23.03.2008
Beiträge: 1414
|
| erkü Verfasst am: 14. Jan 2010 01:41 Titel: |
|
|
Hi,
Hier mal eine Tabelle über die Kräfte und Hebelarme bezüglich des Punktes A für das labile Gleichgewicht.
 $ & $b+w\cdot cos ( \alpha)$ & $...$ & $ +$ \cr \hline $F_{w_y}=F_w \cdot sin (\beta) $ & $a-w\cdot sin( \alpha)$ & $...$ & $ -$ \cr \hline $G_1=m_1\cdot g $ & $a-h\cdot sin ( \alpha)$ & $...$ & $ -$ \cr \hline $G_2=m_2\cdot g $ & $a$ & $...$ & $ -$ \cr \hline \end{tabular})
_________________
Das Drehmoment ist der Moment, wo es zu drehen anfängt. :punk: |
|
|
VeryApe
Anmeldungsdatum: 10.02.2008
Beiträge: 3247
|
| VeryApe Verfasst am: 14. Jan 2010 03:59 Titel: |
|
|

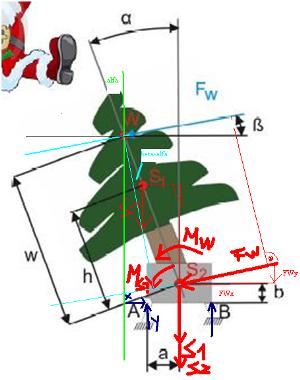

da hier anscheinend probleme bei der Lösung bestehen.
MFG
| Beschreibung: |
|
| Dateigröße: |
53.06 KB |
| Angeschaut: |
2757 mal |
|
|
|
|
VeryApe
Anmeldungsdatum: 10.02.2008
Beiträge: 3247
|
| VeryApe Verfasst am: 14. Jan 2010 04:15 Titel: 2 Teil |
|
|
...
| Beschreibung: |
|
Download |
| Dateiname: |
Weihnachtsbaum 2.jpg |
| Dateigröße: |
49.47 KB |
| Heruntergeladen: |
1341 mal |
|
|
|
lena18
Anmeldungsdatum: 11.10.2009
Beiträge: 464
|
| lena18 Verfasst am: 24. Jan 2010 17:27 Titel: |
|
|
hallo
ok, ich habe das hier auch mal durchgerechnet.
komme auch auf das selbe ergebnis, nur komme ich mit cos(alfa-beta) nicht klar im ersten Blatt Weihnachtsbaum.jpg ca. Mitte
müsste doch alfa+beta sein oder nicht?
danke vielmals
lena
|
|
|
|
