Aufgabe zu Drehspulmesswerk...

bandchef · Anmeldungsdatum: 04.12.2008 Beiträge: 839

Hi Leute!

Ich hab nochmal eine Aufgabe. Diesesmal häng ich aber nur bei einer Teilaufgabe...

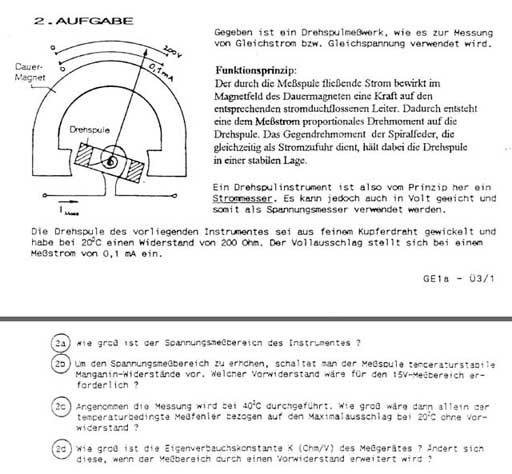

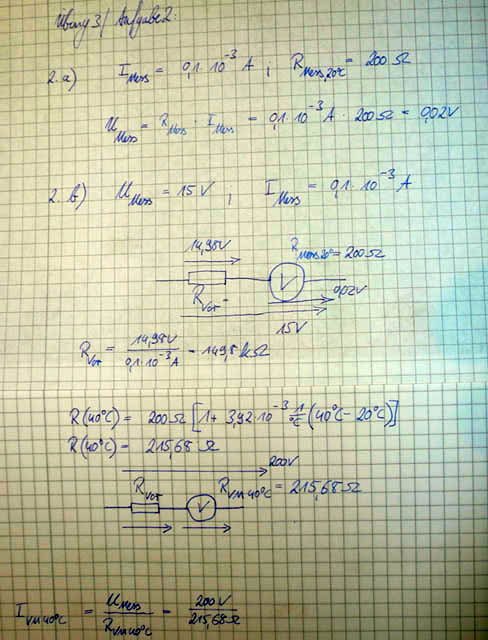

Unten wie gewohnt die Aufgabe als Bild sowie meine Rechnung als Bild

Ich hänge bei der Teilaufgabe c). Ivm40°C ausrechne bekomm ich einen Strom von 0,927A. In meiner Lösung steht aber ein Strom von 0,0927mA...

Ich weiß leider nicht was ich an der Rechnung falsch gemacht habe... Komisch ist auch dass der Wert bis auf den Faktor des Ergebnisses "gleich" ist...

danke, bandchef

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Warum legst Du denn 200V an das Messwerk ohne Vorwiderstand? Für diesen Fall hattest Du doch bereits unter a) eine maximale Spannung von 0,02 V berechnet. Das sind genau die 4 Größenordnungen, um die sich Dein Ergebnis von dem Musterergebnis unterscheidet.

Im Übrigen bin ich auch nicht mit der Musterlösung einverstanden. Die 0,0927 mA sind nämlich nicht der Messfehler, sondern der bei 40°C tatsächlich fließende Strom, sofern die anliegende Spannung 0,02V beträgt. Außerdem: Bei größerem Widerstand muss für Vollausschlag auch eine größere Spannung angelegt werden. Und nur darauf kann sich die Frage nach dem Messfehler beziehen. Denn die Anzeige auf der Stromskala ist unabhängig von der Temperatur.

Der absolute Spannungsmessfehler ohne Vorwiderstand wäre demnach 1,568 mV. Bezogen auf den Vollausschlag, also auf 0,02158V wären das gut 7%. Vielleicht ist aber auch gemeint, dass dieser absolute Messfehler auf den vermeintlichen Wert bei Vollausschlag bezogen werden soll (was sinnvoll wäre), dann muss der absolute Spannungsmessfehler auf 0,02V bezogen werden, ergäbe also knapp 8%.

bandchef · Anmeldungsdatum: 04.12.2008 Beiträge: 839

Ich verstehe irgendwie nicht, warum ich mit den 0,02V rechnen muss. Bei der Aufgabe c) wird mir ja auch gar nicht gesagt, welche Messpannung denn überhaupt anliegt. Sind es weiterhin 15V oder doch 200 oder, oder, oder...

Vor allem: Ich soll doch den relativen Messfehler errechnen; warum geht das dann nicht über die Spannungen sondern über den Strom?

Also irgendwie birgt diese Teilaufgabe noch einiges an Rätseln... :-)

danke, bandchef
