Ersatzstromquelle mit Spannungsquelle im gesuchten Strom

Curby · Anmeldungsdatum: 04.09.2009 Beiträge: 3

Moin,

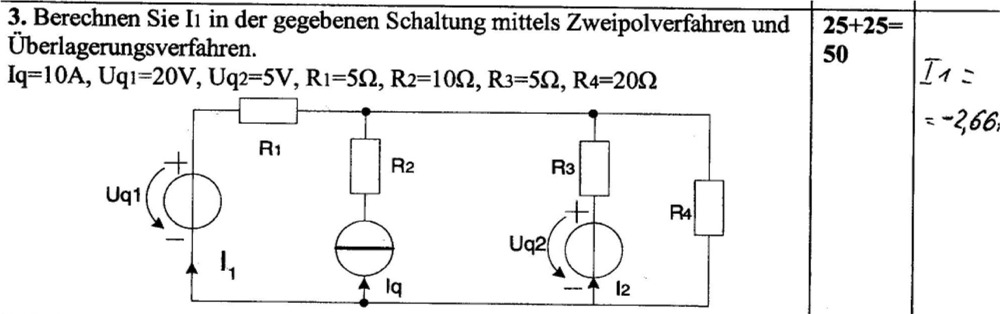

ich muss folgende Aufgabe lösen. Das Problem was mich beaschäft ist vor allem, wie ich hier behandel, dass eine Spannungsquelle in der Masche drin is, von welcher der Strom berechnet werden soll. ICh versteh ich nicht ganz, ich damit nun umgehen soll.

Ri danach zu berechnen ist kein Ding, jedoch scheiter ich auch an dem Kurzschlusstrom oder Leerlaufspannung, was aber ja eventuell beseitigt wird, wenn ich weiss, wie ich hiermit umgehen soll.

Überlagerungsverfahren ist kein Ding.

MFG

isi1 · Anmeldungsdatum: 03.09.2006 Beiträge: 2902 Wohnort: München

Wo sind die Probleme, Curby?

Du sollst doch überlagern: (mit Rp = R3 || R4 = 4Ω )

I1 abhängig von Uq1: Uq1/(R1 + Rp) = 2,222...A

I1 abhängig von Uq2:
erst Ersatz für Uq2,R3,R4 ergibt -Uo/(Rp + R1) = -0,444...A

und noch den Anteil, den Iq liefert: -Iq *(Rp || R1)/R1 = -4,444...A

Nun einfach die drei Komponenten zusammenzählen. Also, welcher Schritt ist unverständlich?

Curby · Anmeldungsdatum: 04.09.2009 Beiträge: 3

Das ist das Überlagerunsgverfahren. Das kann ich doch.
Ich verstehe aber nicht ganz, wie ich hier das Verfahren der Ersatzspannungsquelle anwenden kann.
Ich muss ja laut Aufgabe beide verfahren anwenden.

Also Ri, Ik berechnen, woraus ich die Spannung für die Ersatzschaktung berechne, danach ist das kein Problem mehr, aber Ik komm ich nicht drauf.
Muss ich die ganze Masche vonUq1 oder nur R1 herausnehmen? Mit Uq1 wär das aber kein passiver Lauf mehr ?

isi1 · Anmeldungsdatum: 03.09.2006 Beiträge: 2902 Wohnort: München

Curby · Anmeldungsdatum: 04.09.2009 Beiträge: 3

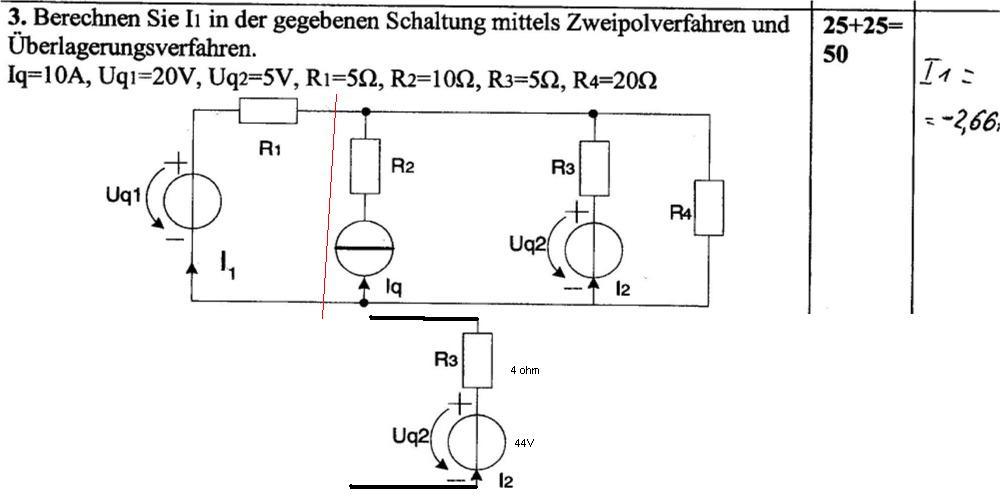

Ja, so ähnlich habs ich auch gelöst bekommen:

Hiermit habe icvh dann eine SPannungsdifferenz von 24V, einen R von 9 Ohm und *-1 weil nun andere Stromrichtung.

-24/9=-2.6666667
