Frage zur Berechnung eines Schaltbildes

Hades · Anmeldungsdatum: 27.01.2009 Beiträge: 7

hey leute!

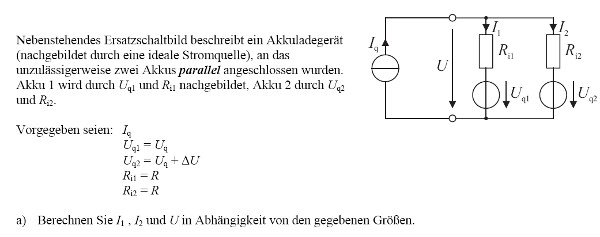

habe ein Problem zur folgenden Aufgabe (Anhang),
und zwar verstehe ich nicht genau, wie ich die U berechnen soll.
habs mit dem Superpositionsprinzip gemacht, auf die richtigen Lösungen für I1 und I2 komme ich.

Also so für die Spannung habe ich bisher folgendes:

Ich lasse erst nur Iq wirken und komme dann auf U'=((Ri1*Ri2)/(Ri1+Ri2))*Iq (Ist laut Lösung soweit auch richtig)

Mein Problem ist jetzt, dass ich nicht genau weiß, wie man U'' und U''' berechnet, wenn man nur Uq1 bzw. Uq2 wirken lässt.
Ich dachte nämlich, dass U''=Uq1 bzw U'''=Uq2 ist, nur leider stimmt das laut Lösung nicht.

Kann mir vll jemand helfen?
Wäre echt dringend!

Grüße!

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

die Situation für Uq1 sieht dann so aus: wie gross ist hier U ?

Hades · Anmeldungsdatum: 27.01.2009 Beiträge: 7

U kann man dann mittels Maschenumlauf berechnen:

Wäre dann U=Uq1+U1

dann für U Ri1*(-Uq1)/(Ri1+Ri2) einsetzen, alles umformen und vereinfachen und dann komm ich auf

U=Uq1* Ri2/(Ri1+Ri2) was laut lösung sogar richtig ist :-)

den nächsten schritt bekomm ich dann wohl alleine hin.

danke für die Hilfe!

grüße!
