Stromquelle mit Rückkopplung

Step · Anmeldungsdatum: 11.11.2004 Beiträge: 87

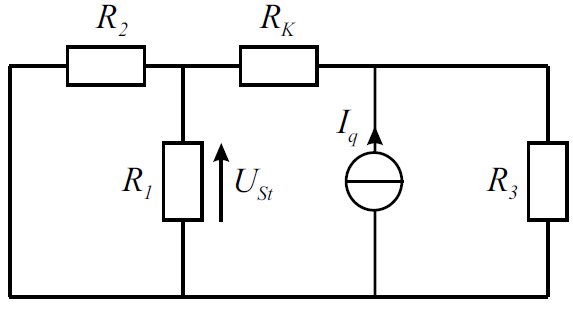

Hi, hab mal ne Frage .... und zwar wollte ich Ust berechnen. Habe die Spannungsquelle = 0 gesetzt und damit weggelassen.

Um es zu vereinfachen, sind alle Widerstände gleich groß, aber ich schreibe die Bezeichnungen trotzdem dazu, weil ich sonst, wie bei der Musterlösung, durcheinander komme!
Musterlösung:

Mein Ansatz ist: Gesamtwiderstand= R3 || ( Rk + (R2 || R1))
Kommentar: "||" heißt immer "parallel geschaltet" und "+" heißt "in reihe geschaltet zu"

bei mir kommt raus:

stimmt das soweit? eher nicht, odeR?
habe mir gedacht, Ust bekomme ich, wenn ich einfach

nehme?

aber dann würde rauskommen:

und das wäre falsch .... nach der Musterlösung!

erkü · Anmeldungsdatum: 23.03.2008 Beiträge: 1414

Hi Step,

Dein Ansatz für den Ersatz(Gesamt)widerstand stimmt so nicht. Hammer

Weiterhin teilt sich der Gesamtstrom Iq auf zwei Strompfade auf. Lehrer

Ciao erkü

PS: Hier gibt es keine Spannungsquelle mit Leerlaufspannung Uo sondern eine Stromquelle mit dem Urstrom bzw. der Einströmung Iq! LOL Hammer

Step · Anmeldungsdatum: 11.11.2004 Beiträge: 87

erkü · Anmeldungsdatum: 23.03.2008 Beiträge: 1414

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Step · Anmeldungsdatum: 11.11.2004 Beiträge: 87

Der Stromteiler lautet bei 2 Widerständen - R1 und R2 parallel geschaltet:

IR1= I* R2/(R1+R2) .... ach ok, langsam dämmerts ^^ ....

UR1= -Iq * (R12)/2 * R3/(Rk+R2+(R12)/2)
// (R12)/2 ist der Gesamtwiderstand aus R1 und R2

hab die ganze Zeit falsch gedacht, bzw gedacht: IR1= I* R2/(R1||R2)

da kam die ganze Zeit raus:
UR1= -Iq * (R12)/2 * R3/((Rk+R2||R1)||R3)

naja, Danke für den Hinweis!

Step · Anmeldungsdatum: 11.11.2004 Beiträge: 87

Hier gibt es keine Spannungsquelle mit Leerlaufspannung Uo sondern eine Stromquelle mit dem Urstrom bzw. der Einströmung Iq ....

Aber davor gab es eine Spannungsquelle. Und der Prof hat in seinem PDF gemeint: Die feste Quelle wird U0=0 gesetzt. Und dann hat der die Spannungsquelle einfach weggelassen.

Kannste mir das nochmal erklären?

Also ich habe mir gedacht: Die Spannungsquelle liefert einfach keine Spannung. .... Aber dann hattest du gemeint "Leerlaufspannung" gibts hier nicht. Die Leerlaufspannung ist doch eigentlich nur die Spannung, die im unbelasteten Zustand am Innenwiderstand abfällt? Und wenn die Spannung 0 ist, dann passts doch?^^ Dann kann man auch den Innenwiderstand aus der Schaltung lassen?

Aber was ist jetzt die Stromquelle mit Urstrom? Ist das der Strom, der Fließt, wenn keine Spannung zum ansteuern mehr da ist also die Spannung = 0 ist?
Da hab ich mir auch gedacht: Wenn an der Stromquelle = Transistorschaltung z.B.? an der Basis keine Spannugn anliegt, dann fließt ja auch kein Strom, oder? Woher soll dann aufeinmal der Urstrom kommen ... ? oder ist das einfach der Strom, der bei nem Transistor??? immer durchgelassen wird? Kann ich mri aber irgendwie nciht vorstellen.

erkü · Anmeldungsdatum: 23.03.2008 Beiträge: 1414

Hi Step,

dass der Satz von der Zweipolquelle,
zum einen mit der Ersatzspannungsquelle und zum anderen mit der Ersatzstromquelle, im Studium nicht angesprochen worden sein soll, kann ich nicht so recht glauben.

Zu diesem Thema müsstest Du eigentlich Ausführungen in Deinem Lehrbuch finden oder auch im Internet, wie z.B.http://www.fh-friedberg.de/fachbereiche/e2/emaschinen-labor/kern/Scripte/GrundlagenET1/Kapitel2/Kapitel2_5/Content.html.

Ciao erkü
