Strom und induzierte Spannung in Spule

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
Steve08



Anmeldungsdatum: 27.03.2008
Beiträge: 40

Beitrag Steve08 Verfasst am: 30. Mai 2008 18:06    Titel: Strom und induzierte Spannung in Spule Antworten mit Zitat

Hallo Gemeinde,
es geht um folgendes Problem:
Wir haben eine Feldspule und im inneren eine Induktionsspule, sowie einen Dreicksgenerator. Wird durch die äußere Spule ein linear anwachsender Strom geschickt, wird während des Anstiegs eine Spannung induziert. Es sind 5 Messungen mit jeweils verschiedenen Maximalströmen und Zeiten durchzuführen. Für diese 5 Messungen wird jeweils ein Papierausdruck bestimmt:

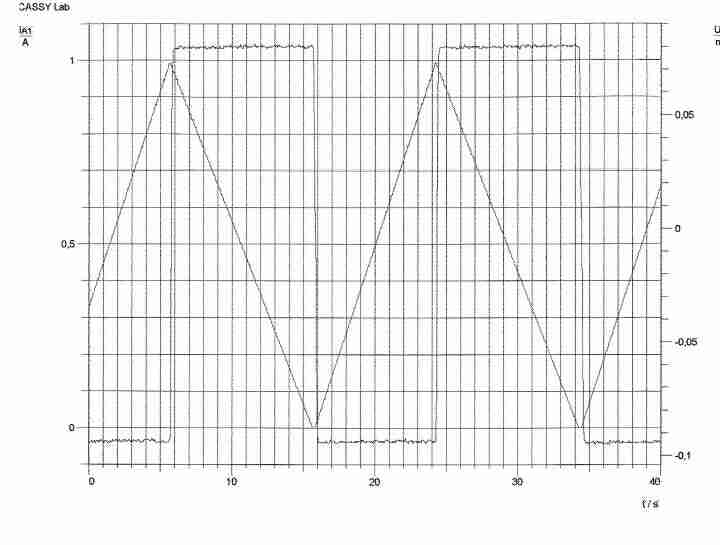

Ich habe hier mal einen zur Ansicht hochgeladen:

http://rapidshare.com/files/118856279/Diagramm.jpg.html

Zur Auswertung werden die 10 Wertepaare und ui in ein Diagramm gezeichnet. Beachten Sie daß beim Abklingen sowohl die Spannung als auch die zeitliche Änderung des Stroms negativ sind. Für ui gilt das Faradaysche Induktionsgesetz. Durch lineare Regression wird die Steigung bestimmt....

Nun meine Frage zu dem Diagramm: Ich soll ja den Strom sowie die induzierte Spannung ablesen, sowie die Zeit für den Anstieg und Abfall und bekomme dann 2 Wertepaare, die ich zur auswertung mittels linearer Regression benötige.

Ich habe folgendes abgelesen (im oben hochgeladenen Diagramm)

Während des Anstiegs:

delta t : 8,5s
delta I : 0,99A
ui: 0,08mV

Während des Anbfalls:

delta t: 10,25s
delta I: -0,99A
ui: -0,095mV


Habe ich die Werte richtig ausgelesen und stimmt es so wie ich es gemacht habe, dass die postiven Spannungen zu den postiven (also den linear ansteigenden) Strömen gehören?

Wenn noch Sachen unklar sind bitte einfach fragen

Vielen Dank

Steve08

-----------

Hier nochmal das Diagramm auf einem anderen Server zum direkt anschauen:

http://img45.imageshack.us/img45/6070/diagrammzx7.jpg

[Ich habe das Diagramm mal so unter 80 kB verkleinert, dass man es auch direkt hier als Anhang reinstellen kann. Schönen Gruß, dermarkus]



 Beschreibung:

Download
 Dateiname:  Diagramm.jpg
 Dateigröße:  29.15 KB
 Heruntergeladen:  2555 mal

dermarkus
Administrator


Anmeldungsdatum: 12.01.2006
Beiträge: 14788

Beitrag dermarkus Verfasst am: 31. Mai 2008 17:29    Titel: Antworten mit Zitat

Ja, die Werte hast du richtig von dem Oszilloskop abgelesen.

Ob die Vorzeichen der Spannung so oder alle umgekehrt sind, hängt ja davon ab, welches Kabel du wo am Oszi anschließt, und wie herum die Spulen gewunden sind. Ohne das mit zu betrachten und zum Beispiel in einer Skizze mit darzustellen, gibt es da also noch kein "richtig" oder "falsch".
