Gesamtwiderstand einer Schaltung

Michi85 · Anmeldungsdatum: 30.05.2008 Beiträge: 2

Hallo zusammen,

ich hoffe ich bin hier bei euch an der Richtigenadresse :-).

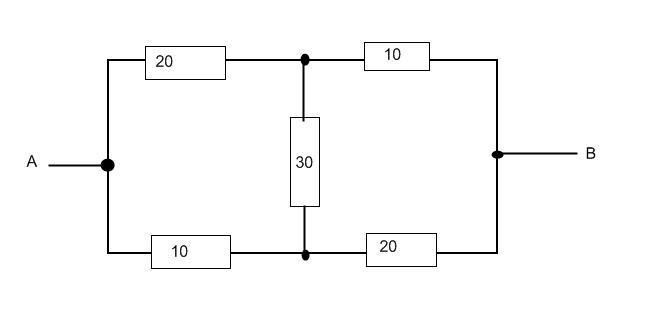

Ich habe hier eine Schaltung im anhang, bei der ich einen gesamt Widerstand von 14,4 Ohm rausbekommen habe, was stimmen sollte. jetzt ist meine Frage wenn ein 20 Ohm Widerstand eine Unterbrechung hat, welchen Wert hat dann der Gesamtwiderstand. Ich bin auf 16,7 Ohm gekommen, allerdings bin ich mir da nicht ganz sicher ob das stimmt.

Liebe Grüße,
Michi

jhm · Anmeldungsdatum: 06.05.2008 Beiträge: 73 Wohnort: Münster

Meine Ergebnisse sehen anders aus, ich habe größere Werte.

Die einfachere Schaltung ist ja wohl die mit der Unterbrechung. Da reichen die Formeln für Serien- und Parallelschaltung. Bei der Parallelschaltung hast Du offenbar 6,7 Ohm als Ergebnis. Das stimmt nicht, da hast Du offenbar die 30 Ohm vergessen.

Michi85 · Anmeldungsdatum: 30.05.2008 Beiträge: 2

hast du für beides ein anderes Ergebniss?
bei der unterbrechung bin ich nun auf 23,3 gekommen, stimmt es mit deinem überein?
