Aufgabe: Leistungsschild eines Drehstromasynchronmotors

IceTi · Anmeldungsdatum: 21.02.2007 Beiträge: 97

Hallo,

ich habe da mal eine Aufgabe, welche ich schon komplett gelöst habe. Kann die mal einer voneuch überprüfen, ob das alles so stimmt? Ist ein alte Prüfung:

Auf einem Leistungsschild eines Drehstromasynchronmotors mit Rundstababläufer stehen folgenden Daten: 17,6 kW, 400V, 38A, cos_phi=0,85, 960 min^-1, 50hz, Schaltung delta.
Der Kippschlupf beträgt sk=0,2 Berechnen Sie:

1. Wirkungsgrad im Nennpunkt
2. Nennmoment
3. Kipp- und Anlaufmoment
4. Skiziieren Sie die Mementankennlinie des Motos und tragen Sie die errechneten Momente ein

LÖSUNG:

1.
Pzu = U * I * cos_phi * Wurzel 3 = 22,37kW
Wirkungsgrad = (PN / Pzu) * 100% = 78,64 %

2.
Mn = PN / 2 * Pi * nsec = 175Nm

3.
MKipp = Mn/2 * (SN/Sk + Sk/SN)
SN = 1- (nN / ns)
ns = (f * 60) / p
p = f / nN
MKipp = 455 Nm

MAnlauf = 2 * MKipp * (1/ (1/Sk + Sk))
MAnlauf = 175 Nm

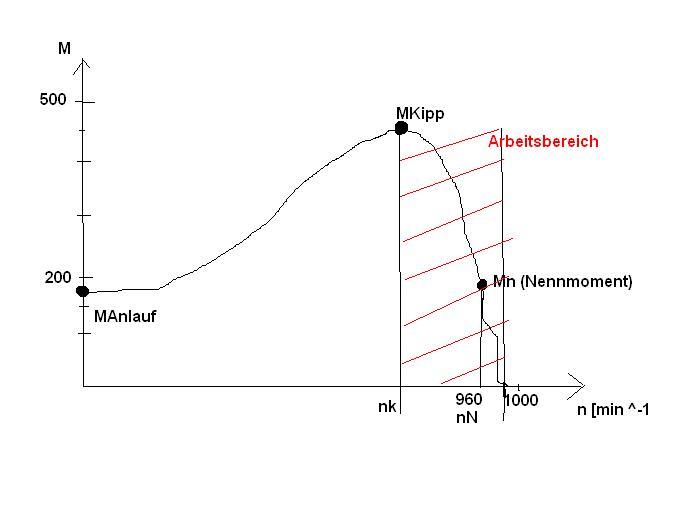

4. Siehe Anhang!

Ist das soweit richtig? Sorry das ich die ganzen Formeln nicht mit Latex gemacht habe, aber sonst hätte ich erstmal eine halbe STunde mit dem Abtippen verbracht. Ich hoffe das ist in Ordnung so....

DANKE für jede Antwort schonmal ....

IceTi · Anmeldungsdatum: 21.02.2007 Beiträge: 97

Kann da keiner was zu sagen ? :-(

magneto42 · Anmeldungsdatum: 24.06.2007 Beiträge: 854

Hallo IceTi.

Formeln, Rechnung und Ergebnisse kann ich anhand dieser Seite nachvollziehen. Leider kann ich Dir keine vollständige Gewißheit geben, da das Thema Drehstromasynchronmotoren neu für mich ist.
