Verständnisproblem...

xkris · Anmeldungsdatum: 06.10.2005 Beiträge: 281 Wohnort: LÜbeck

Hallo Zusammen,

hab mich grad folgendes gefragt:

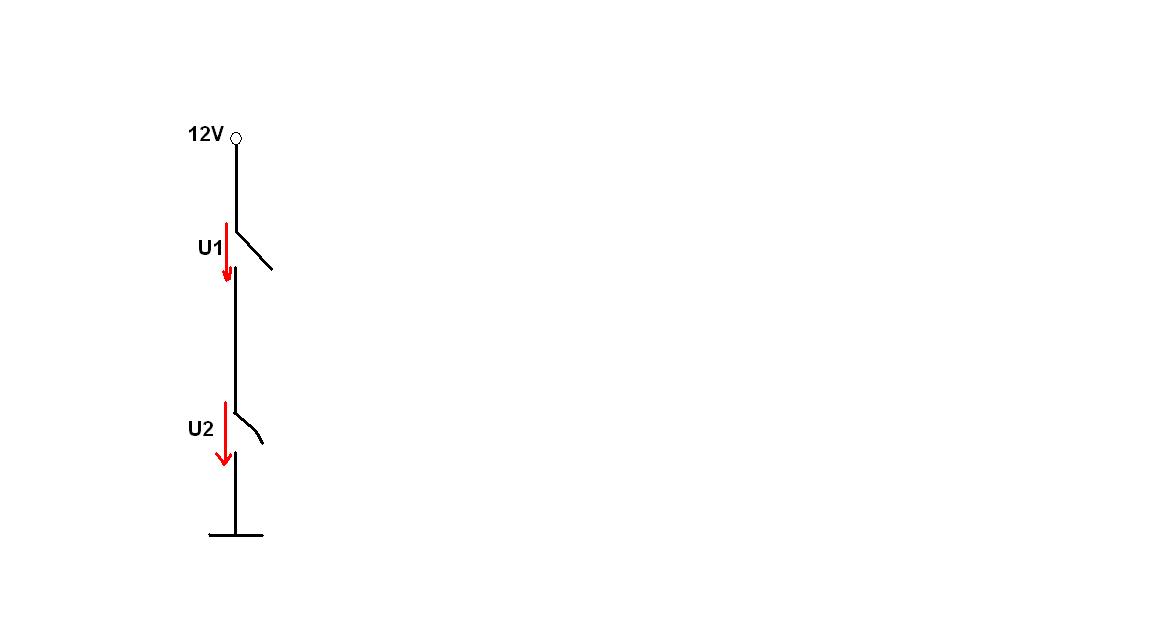

Ich habe 2 Schalter in Reihe an einer Gleichspannungsquelle, beide Schalter sind geöffnet (siehe skizze).

Welche Spannung messe ich an U1 bzw. U2 ?

Theoretisch sind läßt sich annehmen, dass beide Widerstände gleich sind (unendlich) , also sind die Spannungen gleich groß.

Praktisch werden aber nicht beide Widerstände gleich sein, da die Schalter nicht identisch aufgebaut sind, aber egal wie die Spannungen sind, in Ihrer Summe müssen sie 12V betrragen.

Aufbauen und messen geht wahrscheinlich nicht, weil der Innenwiderstand des Messgerätes viel viel kleiner als der des offenen Schalters ist smile

Also, Danke im Vorraus für alle Beiträge

Gruß
Kristian

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Das ist (quasi) eine Serienschltung von Kapazitäten. Wenn beide Schalter exakt gleich sind, so werden die Spannungsabfälle an beiden ebenfalls gleich sein. Messen wirst du es bei Gleichspannung aber nicht können, wie du ja schon erkannt hast. Wenn die angelegte Spannung aber zu gross wird, kommt es zu einem Durchschlagen. Die Spannungsabfälle sind daher real.

Bei hinreichend hohen Frequenzen für U (wahrscheinlich im MHz Breich ...) kann man es aber durchaus messen, da dann Xc viel kleiner als die Eingangsimpedanz des Messgerätes wird. Ein aktiver Tastkopf mit FET Eingang wäre hier auch nützlich.
