Elektromagnetische Schwingungen und Wellen

Boindila · Anmeldungsdatum: 13.01.2007 Beiträge: 1

Hi Leute,

ich brauche dringend eure Hilfe. Mein Physiklehrer hat uns als Hausaufgabe Aufgaben zur Elektromagnetischen Schwingungen und Wellen aufgegeben. Bloß hatte ich dieses Thema anfang 12 und hab jetzt nicht mehr so viel Ahnung. Könnte ihr mir bei den Aufgaben ein wenig helfen oder mir Ansätze zum läsen vorschlagen.

Aufgabe 1:

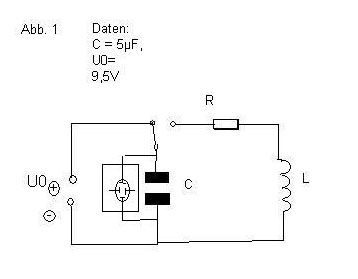

Abb. 1 zeigt das Schaltbild eines Versuches zur Aufzeichnung einer elektromagnetischen Schwingung. Dabei ist die Größe des Wiederstandes R so gewählt, dass sein Einfluss auf die Frequenz der Schwingung vernachlässigt werden kann. Der zeitliche Verlauf der Spannung Uc am Kondensator wird aufgezeichnet.

1.1 Abb. 2 zeigt ein Messergebnis. Skizzieren Sie in Abb.2 qualitativ den zeitlichen Verlauf der Stromstärke I im Schwingkreis. Erläutern Sie die Entstehung einer gedämpften Schwingung nach Umlegen des Schalters unter dem Aspekt "Energieumwandlungen". Stellen Sie dazu ihre Überlegungen für die Zeitpunkte 0s, T/4,t/2,3/2T und T dar.

1.2 Das Ergebnis der Messung ist zusätzlich in Messtabelle 1 dokumentiert.
Berechnen Sie einen Zahlenwert für die Induktivität L der Schwingkreisspule. Aus dem Unterricht ist bekannt, dass Uc(t) durch die Funktion Uc(t)= U0 x e^R/2L x t x cos(wt) beschrieben werden kann. Zeigen Sie durch die Auswertung der Messergebnisse, dass für die Größe des verwendeten Widerstandes R gilt: R≈12,4Ω.

Das waren die Aufgaben. Bedank mich schonma im Voraus für die Ansätze.

Mfg Boindila

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Du wirst vielleicht an der Anzahl der Antworten erkennen, dass niemend gerne Komplettlösungen erstellt, ohne dass sich der Fragesteller mit der Materie auseinandergesetzt hat. Sorry...

Ich schlage vor, du überlegst Dir einmal, was Du alleine Zusammentragen kannst..

Worum geht es denn ?

Was ist denn das Messobjekt überhaupt ?
Was ist die Fragestellung und mit welchen gelernten Dingen kann ich diese in Verbindung bringen ?
Vielleicht kannst Du mal beschreiben, was Dein Vorwissen ist oder wo es konkret fehlt, um zu einer Lösung der Aufgabe zu kommen.

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Wenn die Gleichung der gedämpften Schwingung durch

beschrieben wird, wie kommst Du dann zu den Dir unbekannten Größen

??

Hast Du zunächst eine Idee, wie Du die Kreisfrequenz aus den Messdaten ablesen könntest ?
