Tieflauf Elektromotor

Mindbreaker · Anmeldungsdatum: 21.11.2005 Beiträge: 22

Kann mir einer sagen was so genau bei einem Tieflauf von einen belasteten Motor, der über einen Frequenzumrichter angeschlossen ist, passiert?

isi1 · Anmeldungsdatum: 03.09.2006 Beiträge: 2902 Wohnort: München

Mindbreaker · Anmeldungsdatum: 21.11.2005 Beiträge: 22

Hallo nochmal,
danke erstmal für diese Antwort.
Ich habe aber noch eine zusätzliche Frage:

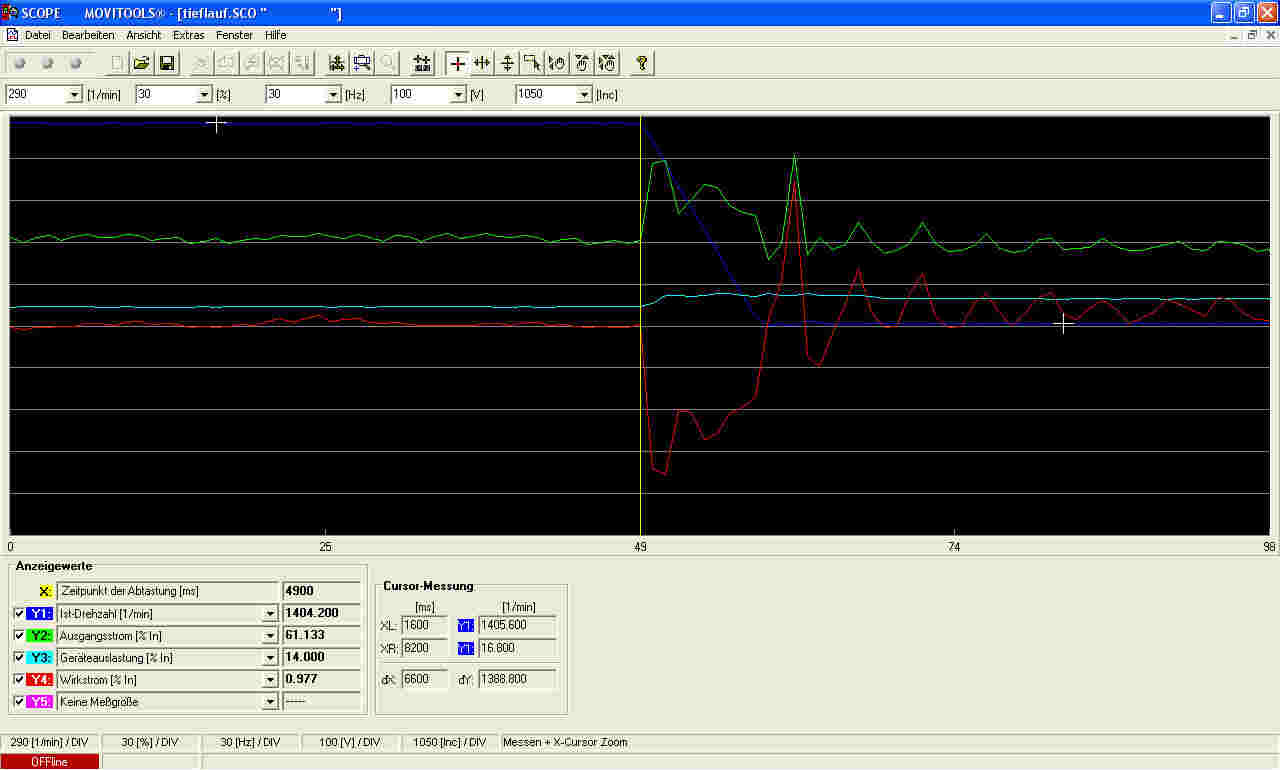

Ich habe eine Motorkennlinine von einem Motor mit Schwungscheibe aufgenommen. Diese Kennlinie habe ich mit der Scope funktion von SEW an einem Umrichter aufgenommen. Ich weiss aber nicht warum ich so komische Stromausschläge bekomme. kann mir einer Weiterhelfen?
Hier ist das Bild dazu

HasiYSt82 · Anmeldungsdatum: 01.12.2005 Beiträge: 2

Hallo Mindbreaker, Tanzen

mich beschäftigt dieses Thema zu Zeit auch. Allerdings interessiert mich eher wie ich die min. Tieflaufzeit beim generatorischen Bremsen berechnen kann. grübelnd

Daten vom FU bzw. Motor und Bremswidestand sind mir bekannt. wenn du mir da weiter helfen könntest. ^^ Eine maximale Bremszeit im Bezug auf den gewählten Bremswiderstand habe ich bereits ermitteln können. Doch der letzte schritt fehlt halt noch.

Puzk = Zwischenkreisleistung
Puzk=Pmech*etta-Pv
=2,14kW*0,9-0,2kW
Puzk= 1,926kW

tbrmax = Maximale Bremszeit
Qr = Wärmekapazität des Bremswiderstandes
tbrmax=Qr/Puzk
=54kWs/1,926kW
tbrmax=28s

Danke im Vorraus

Hasi

Mindbreaker · Anmeldungsdatum: 21.11.2005 Beiträge: 22

Hallo hasiyst82

Für deine berechnung benötigt man noch das j des motors wenn eine last angeschlossen ist.....
