MMchen60 Verfasst am: 01. Nov 2022 06:59 Titel: Kennwerte von Spannung und Stromstärke aus Liniendiagramm

Antworten mit Zitat

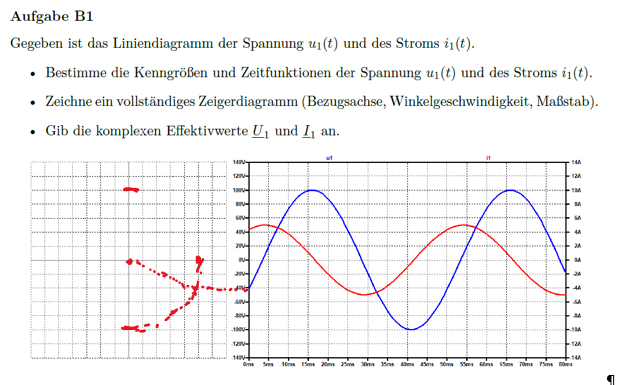

Hallo liebe Forumsgemeinde, könntet ihr bitte mal prüfen, ob ich die Aufgabe im Anhang plus Lösung richtig gemacht habe, vor allem, was die komplexe Darstellung der Effektivwerte anbelangt. Eine Frage besteht jedoch noch zum Aufgabenteil 2.
Was verstehen die unter einem "vollständigen Zeigerdiagramm (Bezugsachse, Maßstab, Winkelgeschwindigkeit)?, Mir ist vor allem hier unklar, wie ich denn die Winkelgeschwindigkeit in einem Zeigerdiagramm darstellen soll.
Vielen Dank für Antwort


Beschreibung:

Dateigröße:

105.16 KB

Angeschaut:

1649 mal


Beschreibung:

Dateigröße:

21.48 KB

Angeschaut:

1649 mal
