Ohmsches Gesetz - Spannung berechnen

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
Fitzgerald



Anmeldungsdatum: 25.10.2020
Beiträge: 48

Beitrag Fitzgerald Verfasst am: 02. Nov 2021 17:57    Titel: Ohmsches Gesetz - Spannung berechnen Antworten mit Zitat

Hallo,

wie kann man zu folgenden Widerständen die Spannungen kalkulieren.

Die Vorgabe soweit ich das verstanden habe, ist die Spannungen immer in Bezug zum Ground/Erdung zu kalkulieren bzw. die Differenz (welche?) abzuziehen.

Kennt jemand ein gutes yt-Erklärungs-Video dazu?

Besten Dank!

MfG

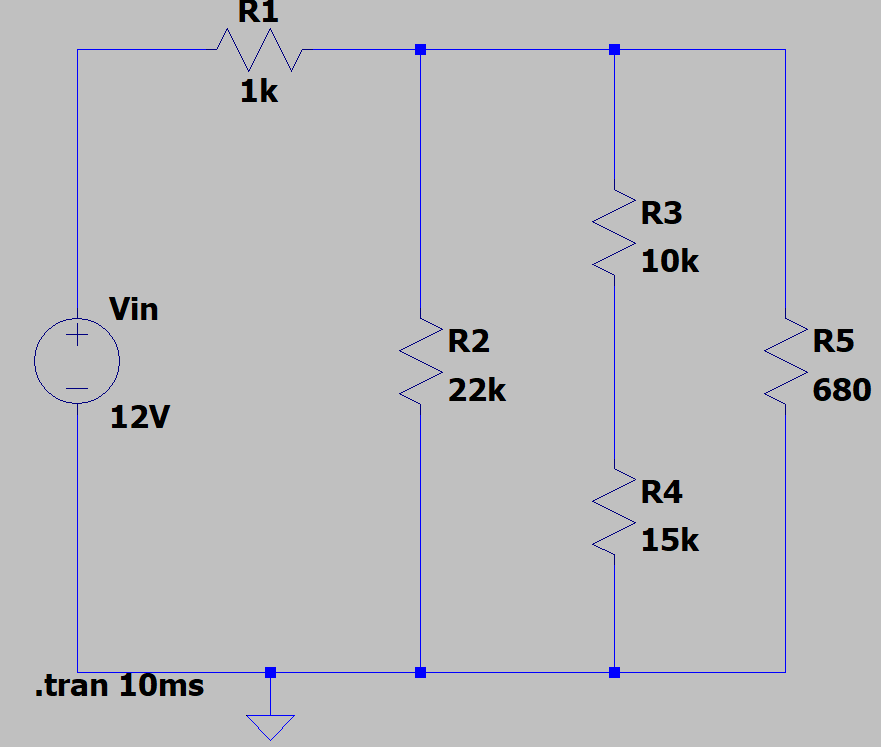

Ohmsche Gesetz2.PNG
 Beschreibung:

Download
 Dateiname:  Ohmsche Gesetz2.PNG
 Dateigröße:  18.29 KB
 Heruntergeladen:  99 mal

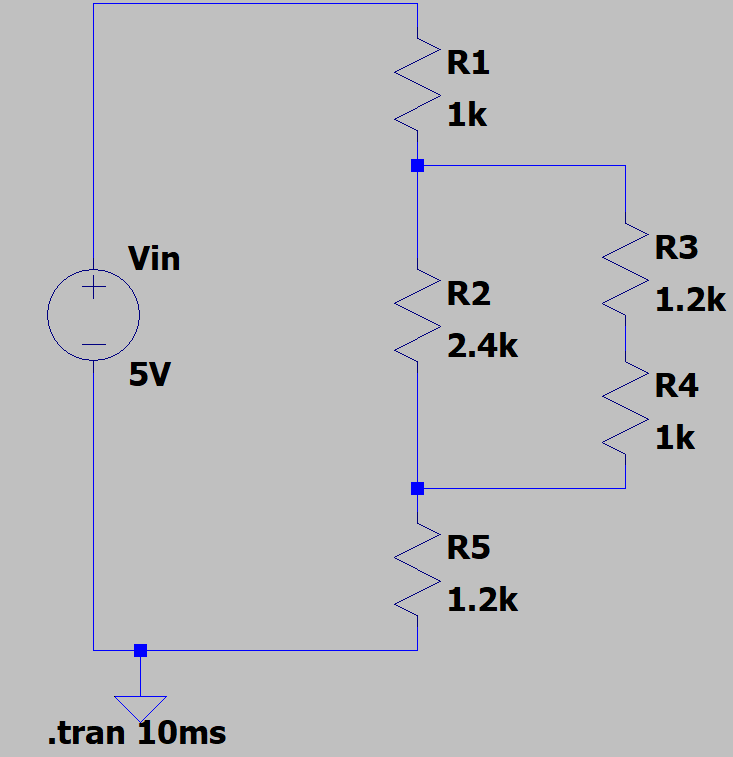

Ohmsche Gesetz1.PNG
 Beschreibung:

Download
 Dateiname:  Ohmsche Gesetz1.PNG
 Dateigröße:  15.15 KB
 Heruntergeladen:  104 mal

schnudl
Moderator


Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien

Beitrag schnudl Verfasst am: 02. Nov 2021 18:15    Titel: Antworten mit Zitat

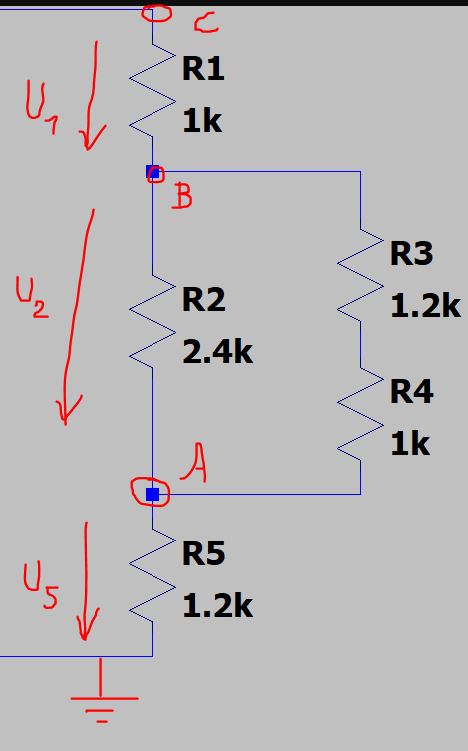

Du berechnest erst die Spannungsabfälle an den Widerständen.

Wenn du diese hast (U1, U2, U5) kannst du die Spannungen an den Punkten A, B, C gegen Masse berechnen:

UA = U5
UB = U5+U2
UC = U5+U2+U1 (= 5V)



 Beschreibung:
 Dateigröße:  35.97 KB
 Angeschaut:  904 mal




_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe)
Fitzgerald



Anmeldungsdatum: 25.10.2020
Beiträge: 48

Beitrag Fitzgerald Verfasst am: 06. Nov 2021 00:26    Titel: Antworten mit Zitat

Vielen Dank!

Hat mir wesentlichen Hinweis gegeben!

LG
