 annafragt Verfasst am: 05. Jun 2021 18:23 Titel: Brechung Zeichnung |
 |
|
Meine Frage:
Hallo, ich wollte nachvollziehen wie der Lichtstrahl gebrochen wird, wenn die Gegenstandsweite g= unendlich ist und Bildweite b f.
In meiner Tabelle steht, dass das Bild dann reell und punktförmig sein soll

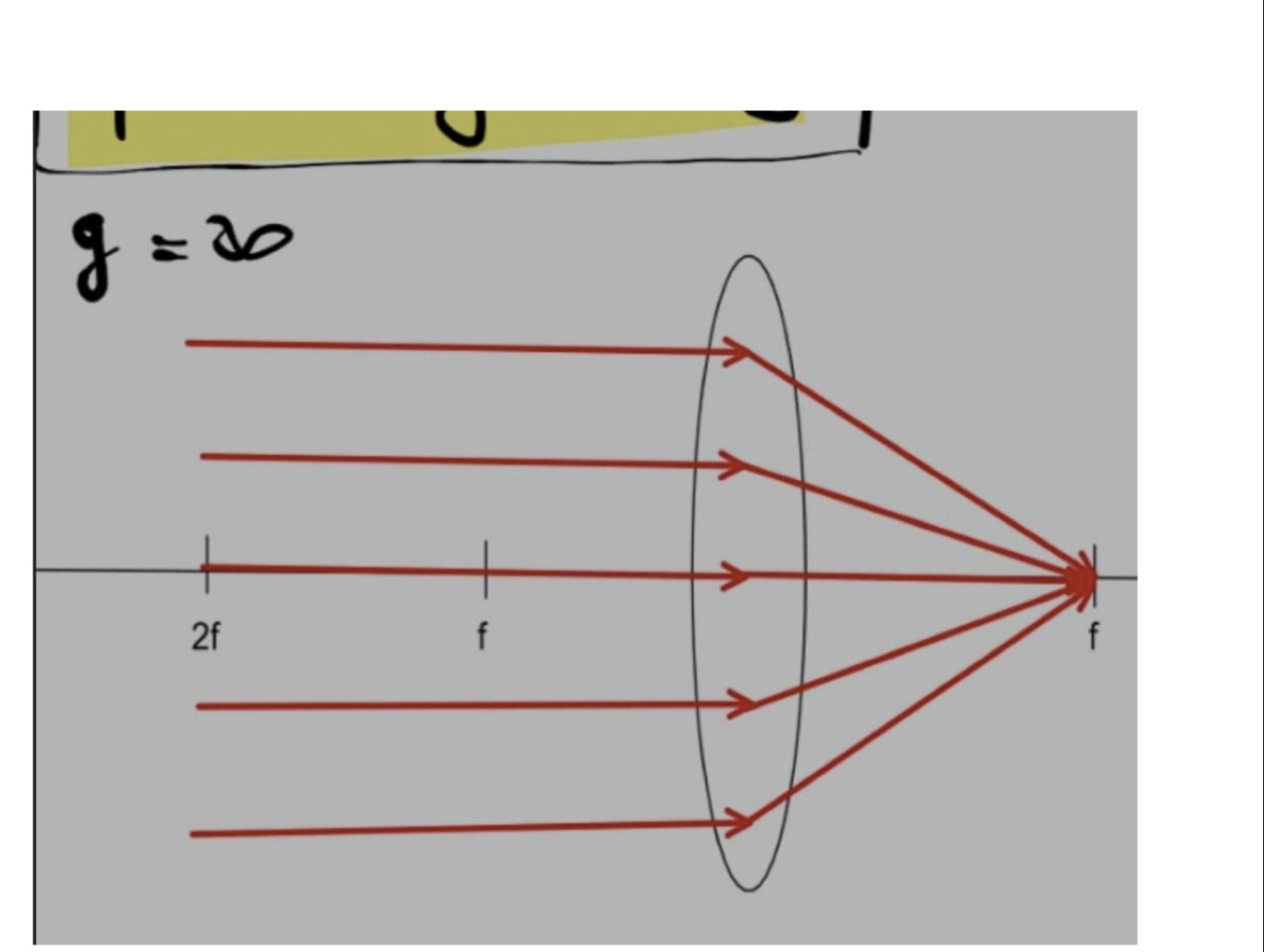

Folgende Abbildung (rot) hatte ich dazu im Internet gefunden. Aber irgendwie finde ich das verwirrend, dass es da nur Parallelstrahlen gibt, keine Zentralstrahlen und keine Brennpunktstrahlen.

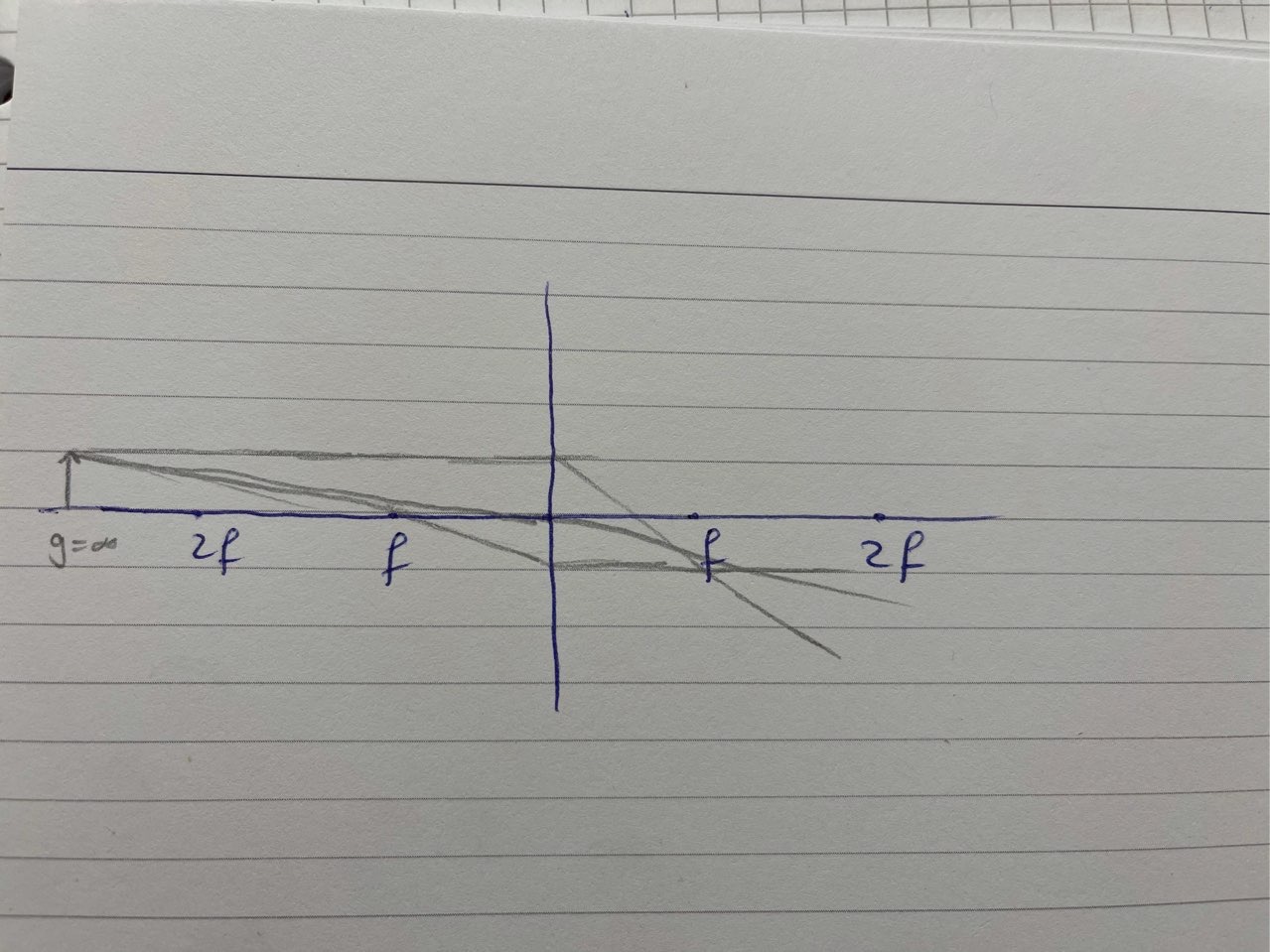

Wenn ich es (zugegebener Maßen etwas unordentlich) mit den drei Strahlen zeichne (oder schon mit 2 davon) dann kann ich nicht nachvollziehen, wieso das Bild dann genau punktförmig sein soll.
Über eine Antwort würde ich mich sehr freuen danke schönen Abend
Meine Ideen:
Bilder sieht Anhang
| Beschreibung: |
|
Download |
| Dateiname: |
B0B92435-A2BB-4592-9F43-189F11BA2B66.jpeg |
| Dateigröße: |
232.79 KB |
| Heruntergeladen: |
138 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
31C07D21-9500-4B8A-8458-05798619694A.jpeg |
| Dateigröße: |
316.25 KB |
| Heruntergeladen: |
134 mal |
|
|
 |
Nils Hoppenstedt
Anmeldungsdatum: 08.01.2020
Beiträge: 2019
|
| Nils Hoppenstedt Verfasst am: 05. Jun 2021 20:51 Titel: Re: Brechung Zeichnung |
|
|
| annafragt hat Folgendes geschrieben: | | Aber irgendwie finde ich das verwirrend, dass es da nur Parallelstrahlen gibt, keine Zentralstrahlen und keine Brennpunktstrahlen. |
Gäbe es Zentralstrahlen, wäre der Gegenstand nicht im Unendlichen. Nur die Strahlen, die parallel zur optischen Achse laufen treffen die Linse, wenn der Gegenstand unendlich weit weg ist.
| annafragt hat Folgendes geschrieben: |
Wenn ich es (zugegebener Maßen etwas unordentlich) mit den drei Strahlen zeichne (oder schon mit 2 davon) dann kann ich nicht nachvollziehen, wieso das Bild dann genau punktförmig sein soll.
|
Kein Wunder, in deiner Zeichnung befindet sich der Gegenstand ja auch nicht im Unendlichen, sondern bei ca. 3f. Aber wenn du den Gegenstand immer weiter entfernst, wirst du feststellen, dass die Bildhöhe immer kleiner wird und die Bildweite sich immer mehr der Brennweite nähert. Im Grenzfall ist dann die Bildhöhe Null und die Bildweite exakt der Brennweite.
Viele Grüße,
Nils
_________________
Ihr da Ohm macht doch Watt ihr Volt! |
|
|
annafragt
Anmeldungsdatum: 28.01.2021
Beiträge: 309
|
| annafragt Verfasst am: 05. Jun 2021 21:33 Titel: Re: Brechung Zeichnung |
|
|
| Nils Hoppenstedt hat Folgendes geschrieben: | | annafragt hat Folgendes geschrieben: | | Aber irgendwie finde ich das verwirrend, dass es da nur Parallelstrahlen gibt, keine Zentralstrahlen und keine Brennpunktstrahlen. |
Gäbe es Zentralstrahlen, wäre der Gegenstand nicht im Unendlichen. Nur die Strahlen, die parallel zur optischen Achse laufen treffen die Linse, wenn der Gegenstand unendlich weit weg ist.
| annafragt hat Folgendes geschrieben: |
Wenn ich es (zugegebener Maßen etwas unordentlich) mit den drei Strahlen zeichne (oder schon mit 2 davon) dann kann ich nicht nachvollziehen, wieso das Bild dann genau punktförmig sein soll.
|
Kein Wunder, in deiner Zeichnung befindet sich der Gegenstand ja auch nicht im Unendlichen, sondern bei ca. 3f. Aber wenn du den Gegenstand immer weiter entfernst, wirst du feststellen, dass die Bildhöhe immer kleiner wird und die Bildweite sich immer mehr der Brennweite nähert. Im Grenzfall ist dann die Bildhöhe Null und die Bildweite exakt der Brennweite.
Viele Grüße,
Nils |
Vielen Dank, das war wirklich sehr hilfreich!
Ich wünsche dir einen schönen Abend
|
|
|
