Netzwerk berechnen, Ersatzspannungsquelle, Wirkungsgrad

Elect-Rick · Anmeldungsdatum: 11.01.2021 Beiträge: 56

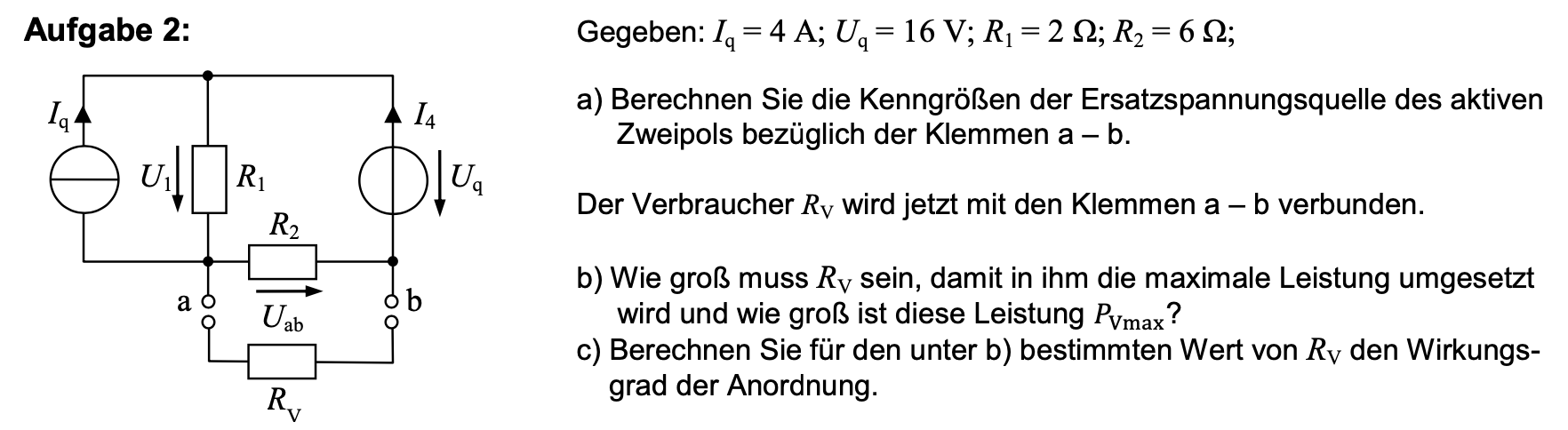

Komme mit der Schaltung nicht klar. Hab für R_ie jetzt 1,5 Ohm berechnet und ich weiß, dass R_v = R_ie = 1,5 Ohm sein muss. Doch wie errechne ich jetzt die Ersatzspannung U_qe (die ja gleich U_ab sein müsste)?
Und wie kommt man auf die maximal umgesetzte Leistung und den Wirkungsgrad?

Für eure Hilfe wäre ich sehr dankbar!

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

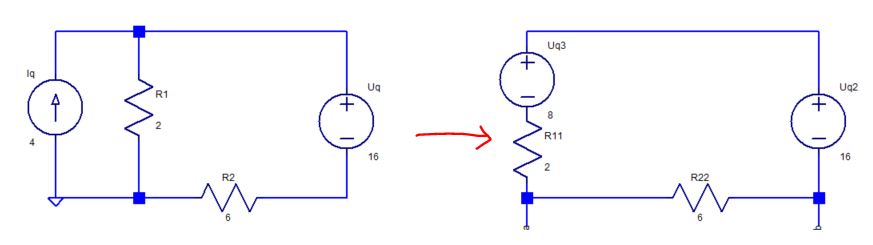

Hilft es dir, wenn du Iq und R1 in eine Spannungsquelle Uq*R1 umwandelst?
Dann hast du rechts 16V, links 8V, der Strom I=(16V-8V)/(8Ohm)=1A fließt also im Gegenuhrzeigersinn. Preisfrage: Wie groß ist daher Uab? Thumbs up!
