Reihen und Parallelschaltung

wannalearn · Anmeldungsdatum: 21.08.2020 Beiträge: 16

[b]Meine Frage:[/b]
Hallo, ich bins mal wieder mit einer weiteren Frage zur Elektrotechnik!

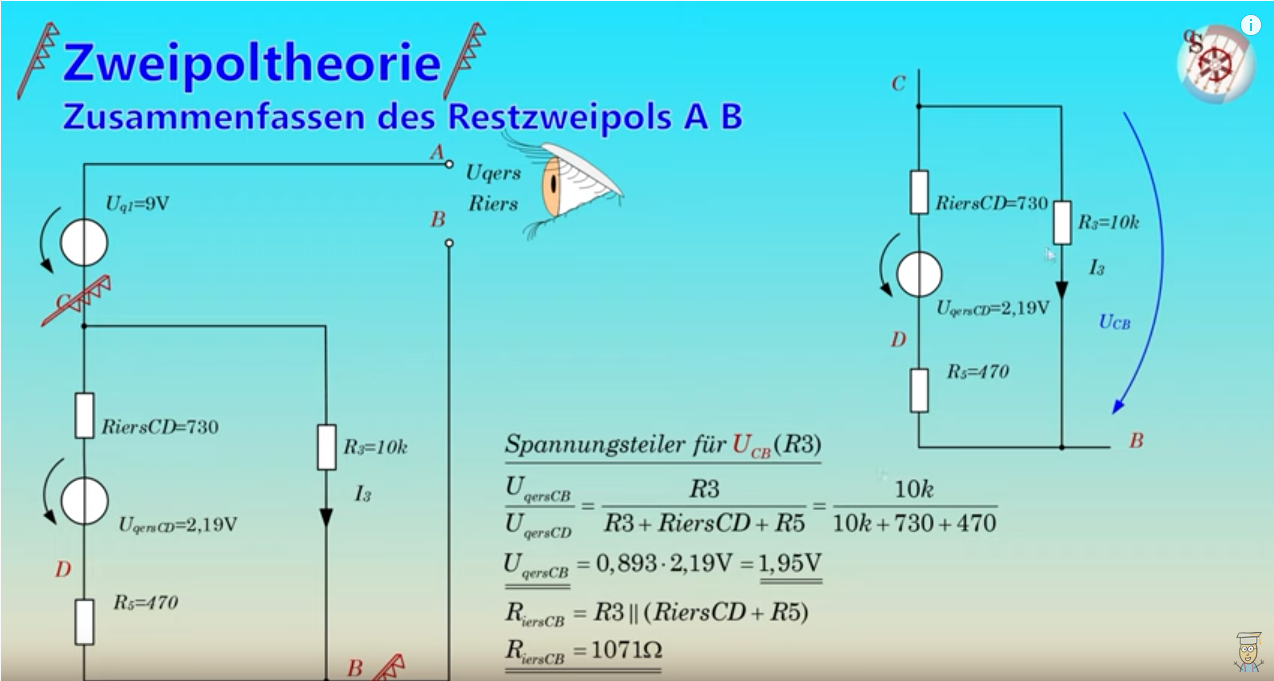

Da ich es noch nicht so genau verstanden hatte, habe ich mir nochmal ein Video zum Zweipolverfahren angesehen. Bei diesem Video kam es nun dazu, dass eine Ersatzspannung und ein Ersatzwiderstand zu berechnen waren, warum dies getan werden muss habe ich verstanden. Allerdings wurde hier, wie im Anhang zu sehen ist, für die Bestimmung der Ersatzspannung durch den Spannungsteiler für den Gesamtwiderstand dieser als Reihenschaltung berechnet, bei der Bestimmung des Ersatzwiderstandes wurde dieser dann jedoch als Parallel betrachtet. Woran liegt das und wie kann ich es in Zukunft erkennen?

[b]Meine Ideen:[/b]
Ich habe leider keine Idee hierzu.

Nobby1 · Anmeldungsdatum: 19.08.2019 Beiträge: 1651

Es wird das Verhältnis der Spannung Ucb über R3 zur Spannung Ucd betrachtet.
Die Spannung Ucd fällt über alle 3 Widerstände ab, daher Reihenschaltung. Dazu die Schaltung umzeichnen. Parallel ist da nichts, da es nur Teilspannungen sind. Mit Hilfe des Stromes kann man alle Spannungsabfälle berechnen. Die Summe muss gleich Ucd sein.
Der Innenwiderstand ergibt sich indem man die Spannungsquelle Ucd kurzgeschlossen vorstellt. Dann sind R5 und Rcd in Reihe. R3 liegt parallel dazu.

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Nobby1 · Anmeldungsdatum: 19.08.2019 Beiträge: 1651

Habe ich ja mit dem gedachten Kurzschluss der Spannungsquelle beschrieben.

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Nobby1 · Anmeldungsdatum: 19.08.2019 Beiträge: 1651

Wie kommst Du darauf. Ich habe Deine Antwort nach meinen Korrekturen gelesen nicht vorher. Die Zeiten wann was gepostet wurde sind Hausnummern.
Leider gibt es in diesem Forum keine Benachrichtigung wenn parallel jemand anderes was schreibt.

wannalearn · Anmeldungsdatum: 21.08.2020 Beiträge: 16
