Funktion des Wechselschalters

Physiknoob69 · Anmeldungsdatum: 19.05.2020 Beiträge: 1

Meine Frage:
Moin, ich muss unbedingt wissen welche Funktion der Wechselschalter in diesem Schaltkreis einnimmt.

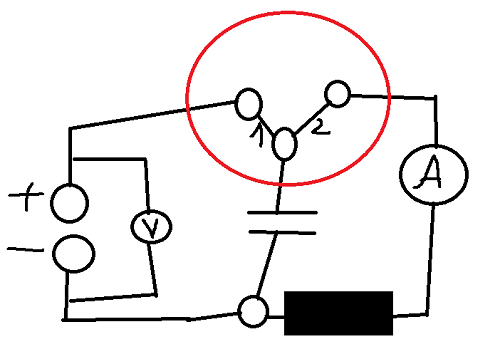

Der link ist ein Bild zum Schaltkreis

Willkommen im Physikerboard!
Ich habe das Bild aus dem Link geholt und als Anhang eingefügt. Bitte verwende keine solchen Links, die sind irgendwann ungültig.
Viele Grüße
Steffen

Grüße vom Physiknoob69

Meine Ideen:
HILFE!

Das ist leider keine Idee. Überleg noch mal genauer. Bedenke dabei, dass wenn (1) geschlossen ist, (2) offen ist und umgekehrt.

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

@Physiknoob69
Was bedeutet das schwarze Rechteck in dem Schaltbild. Als genormtes Schaltzeichen wär das eine Induktivität, ich vermute aber mal, dass es sich um einen ohmschen Widerstand handeln soll.

Wie lautet denn die eigentliche zugrundeliegende Aufgabe? Aus dem originalen Aufgabentext dürfte die von Dir nachgefragte "Funktion des Wechselschalters" bereits eindeutig hervorgehen.

Nobby1 · Anmeldungsdatum: 19.08.2019 Beiträge: 1548

Die Antwort sollte der TES geben, es kann aber wie dargestellt auch eine Induktivität sein. Weidezaungeräte haben solche Aufbauten . Wo mittels eines Umschalters Hochspannung in dem Draht induziert wird und die Tiere in der Umzäunung auf der Weide bleiben.
