Dreistein007
Anmeldungsdatum: 11.01.2016
Beiträge: 712
|
 Dreistein007 Verfasst am: 05. Apr 2020 08:50 Titel: Stromdurchflossener Leiter - Richtung des Magnetfeldes |
 |
|
Hallo,
siehe hier:
http://wikifinum.zum.de/wiki/Stromdurchflossener_Leiter_(Magnetfeld)
,,Der Verlauf der Feldlinien um den Leiter folgt einer einfachen Regel. Die Elektronen fließen vom Minus- zum Plus-Pol durch den Leiter selbst. Die Feldlinien verlaufen immer im Uhrzeigersinn zu dieser Flussrichtung (3. Bild von oben)."
Das ist doch falsch ?! Zu der Elektronenflussrichtung verlaufen die Magnetfeldlinien entgegen dem Uhrzeigersinn.
|
|
 |
ML
Anmeldungsdatum: 17.04.2013
Beiträge: 3399
|
| ML Verfasst am: 05. Apr 2020 09:56 Titel: Re: Stromdurchflossener Leiter - Richtung des Magnetfeldes - |
|
|
Hallo,
| Dreistein007 hat Folgendes geschrieben: |
Das ist doch falsch ?! Zu der Elektronenflussrichtung verlaufen die Magnetfeldlinien entgegen dem Uhrzeigersinn. |
die Angabe "Uhrzeigersinn" ist nicht besonders nützlich, wenn Du nicht weißt, ob der Strom in die Uhrenebene hineinfließt oder heraus. Aber in den Beispielen sieht alles ok aus.
Für Elektronenstrom nutzt Du die linke Handregel, für technischen Strom die rechte Handregel.
Viele Grüße
Michael
|
|
|
Dreistein007
Anmeldungsdatum: 11.01.2016
Beiträge: 712
|
| Dreistein007 Verfasst am: 05. Apr 2020 14:59 Titel: |
|
|
Danke, aber dann verstehe ich das nicht.
Es ist derselbe Sachverhalt, eine Seite sagt es so, und die andere so.

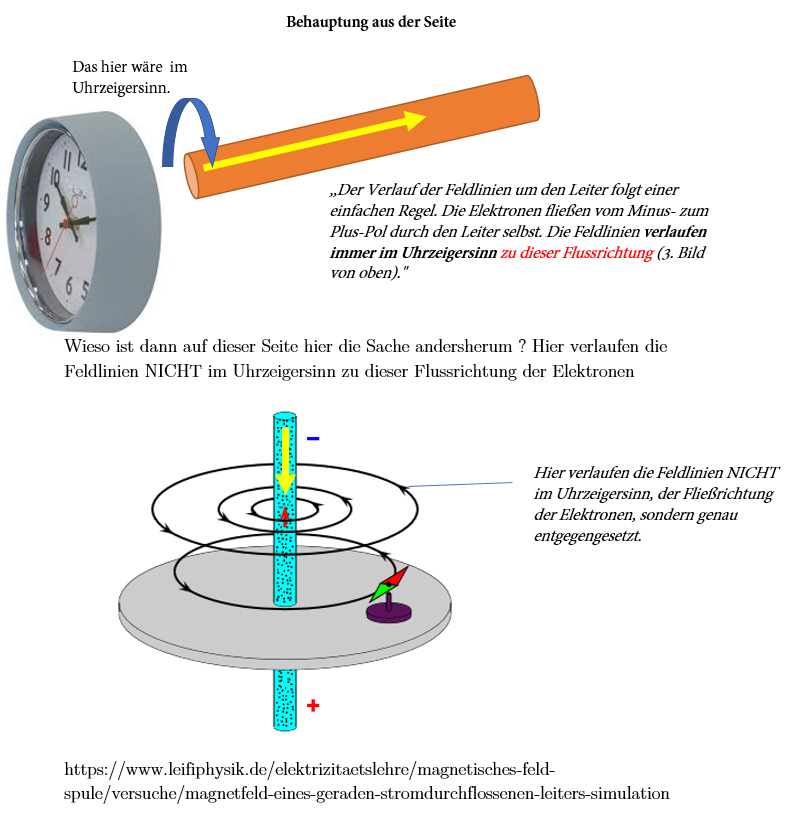

Schau mal, habe eine Illustration gezeichnet.
| Beschreibung: |
|
Download |
| Dateiname: |
Unbenannt.png |
| Dateigröße: |
144.97 KB |
| Heruntergeladen: |
209 mal |
|
|
|
Dreistein007
Anmeldungsdatum: 11.01.2016
Beiträge: 712
|
| Dreistein007 Verfasst am: 05. Apr 2020 15:04 Titel: |
|
|
Ah, jetzt habe ich verstanden. Es kommt darauf an, wie man die Uhr dreht.
Bei der Seite ist es so, dass die Uhr frontal zum Leiter hinzeigen würde. Und bei der anderen Seite würde die Uhr entgegengesetzt zum Leiter zeigen.
|
|
|
Nobby1
Anmeldungsdatum: 19.08.2019
Beiträge: 1548
|
| Nobby1 Verfasst am: 05. Apr 2020 16:39 Titel: |
|
|
Ich bin der Meinung das obere Bild ist falsch. Linke Hand Regel für Elektronenfluß.Daumen zeigt in Elektronenfluß. Abgewinkelte Finger umgreifen den Leiter wie die Richtung der Feldlinien. Oben müsste entgegen der Uhr rauskommen. Unten kommt es richtig heraus auch entgegen der Uhr.
Hier eine weitere Seite:
http://wikifinum.zum.de/wiki/Stromdurchflossener_Leiter_(Magnetfeld)
Dort kommt der Stromfluss von unten ,man umgreift mit der linken Hand den Leiter und es kommt hier der Uhrzeigersinn raus.
|
|
|
ML
Anmeldungsdatum: 17.04.2013
Beiträge: 3399
|
|
|
Nobby1
Anmeldungsdatum: 19.08.2019
Beiträge: 1548
|
| Nobby1 Verfasst am: 05. Apr 2020 18:32 Titel: |
|
|
Nein das Bild mit der Uhr in dem Download ist falsch.
Dieses Bild ist klar. Der Elektronenfluss ist von unten nach oben. Der Daumen der linken Hand zeigt nach oben . Die Finger umgreifen in Uhrzeigerichtung.
|
|
|
ML
Anmeldungsdatum: 17.04.2013
Beiträge: 3399
|
| ML Verfasst am: 05. Apr 2020 18:36 Titel: |
|
|
| Nobby1 hat Folgendes geschrieben: | Nein das Bild mit der Uhr in dem Download ist falsch.
|
Ich finde keines mit einer Uhr im Download
|
|
|
Nobby1
Anmeldungsdatum: 19.08.2019
Beiträge: 1548
|
| Nobby1 Verfasst am: 05. Apr 2020 18:37 Titel: |
|
|
|
3. Thread
|
|
|
ML
Anmeldungsdatum: 17.04.2013
Beiträge: 3399
|
| ML Verfasst am: 05. Apr 2020 18:40 Titel: |
|
|
| Nobby1 hat Folgendes geschrieben: | | 3. Thread |
Wenn der gelbe Pfeil die technische Stromrichtung und der blaue Pfeil die Richtung des B-Feldes kennzeichnen, ist alles ok.
Die Beschriftung deutet aber darauf hin, dass der gelbe Pfeil die Elektronenflussrichtung sein soll. Dann wäre es falsch.
|
|
|
Nobby1
Anmeldungsdatum: 19.08.2019
Beiträge: 1548
|
| Nobby1 Verfasst am: 05. Apr 2020 18:52 Titel: |
|
|
|
In allen Bildchen wird von der Elektronenflussrichtung gesprochen, daher ist das Bild falsch. Das darunter richtig. Die technische Stromrichtung gibt's nur beim Elektriker.
|
|
|
ML
Anmeldungsdatum: 17.04.2013
Beiträge: 3399
|
| ML Verfasst am: 05. Apr 2020 19:28 Titel: |
|
|
| Nobby1 hat Folgendes geschrieben: | | Das darunter richtig. Die technische Stromrichtung gibt's nur beim Elektriker. |
Und in nahezu allen Lehrbüchern jenseits der 9. Klasse (inkl. Universitäten). Insbesondere ist auch die Stromdichte bei den Maxwellgleichungen im Sinne der Bewegung positiver Ladung gemeint.
|
|
|
Nobby1
Anmeldungsdatum: 19.08.2019
Beiträge: 1548
|
| Nobby1 Verfasst am: 05. Apr 2020 19:38 Titel: |
|
|
|
Nichts desto trotz. Sollten in beiden Bildchen technische Stromrichtungen gemeint sein, dann ist wie schon im Eingangsthread zu lesen, das zweite Bildchen falsch.
|
|
|
ML
Anmeldungsdatum: 17.04.2013
Beiträge: 3399
|
| ML Verfasst am: 05. Apr 2020 19:43 Titel: |
|
|
| Nobby1 hat Folgendes geschrieben: | | Nichts desto trotz. Sollten in beiden Bildchen technische Stromrichtungen gemeint sein, dann ist wie schon im Eingangsthread zu lesen, das zweite Bildchen falsch. |
Ja, wie gesagt. Da sind wir uns ja einig:
"Die Beschriftung deutet aber darauf hin, dass der gelbe Pfeil die Elektronenflussrichtung sein soll. Dann wäre es falsch."
|
|
|
|
