Kniehebelpresse berechnen

MarDie · Anmeldungsdatum: 10.03.2020 Beiträge: 1

Hallo in die Runde,

Ich hätte folgendes Problem: Ich möchte für ein Projekt gerne eine Handhebelpresse auslegen und bauen. Ich selbst komme aber durch Geometrieüberlegungen nicht zum Ziel.

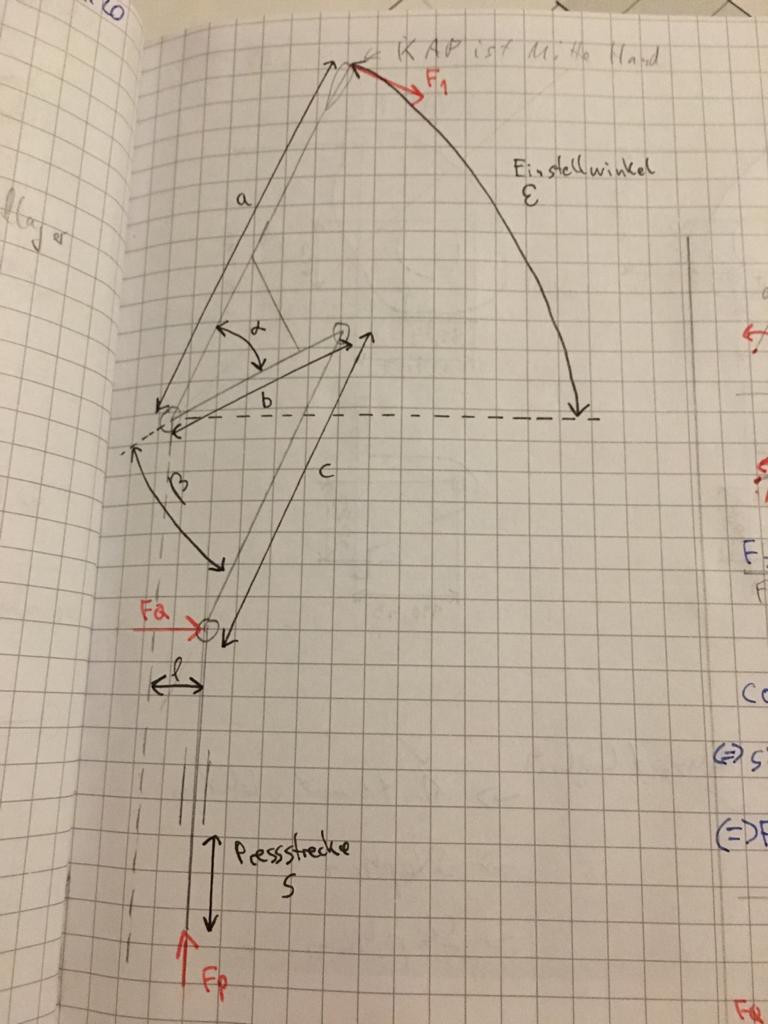

Ich habe das ganze mal aufgezeichnet.
Dabei ist mein Ziel die Presskraft in Abhängigkeit von der EIngriffskraft und des Einstellwinkels herauszubekommen. Der Hub in Abh. vom Einstellwinkel wäre auch interessant.
Ich bekomme da ein Knoten im Kopf und hoffe auf Unterstützung!
Besten Dank!

Gruß,
MarDie

VeryApe · Anmeldungsdatum: 10.02.2008 Beiträge: 3247

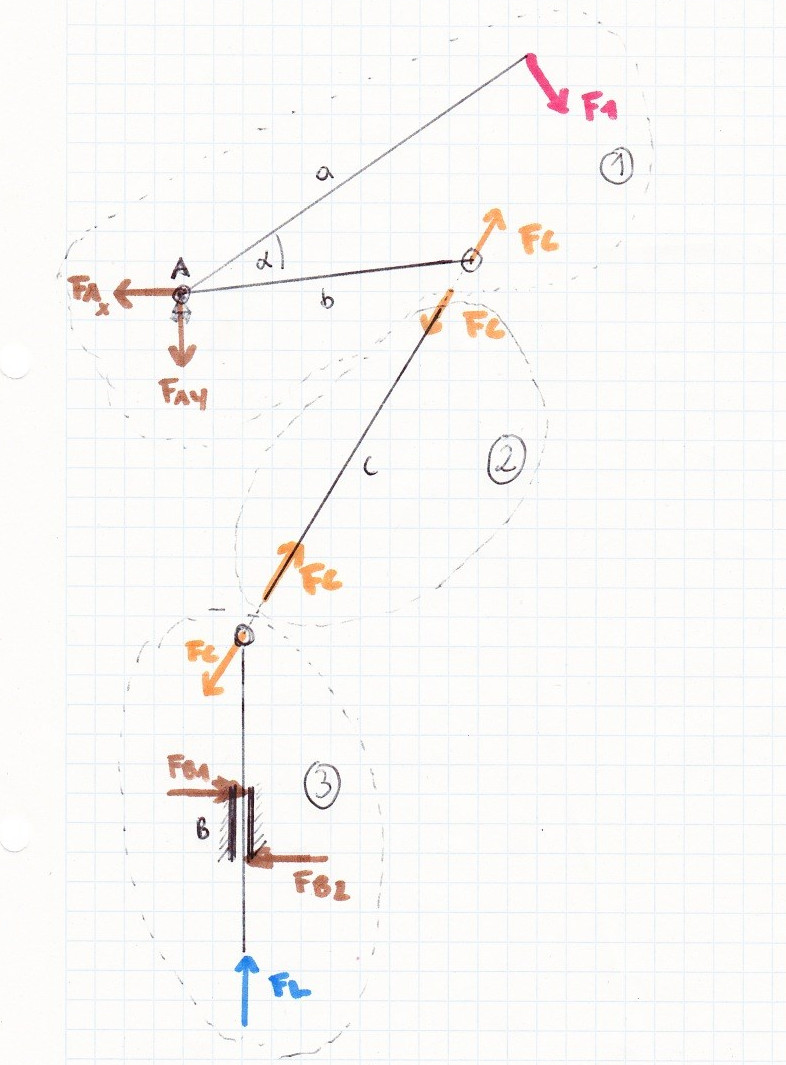

Hilft dir das vielleicht weiter=? siehe Skizzen

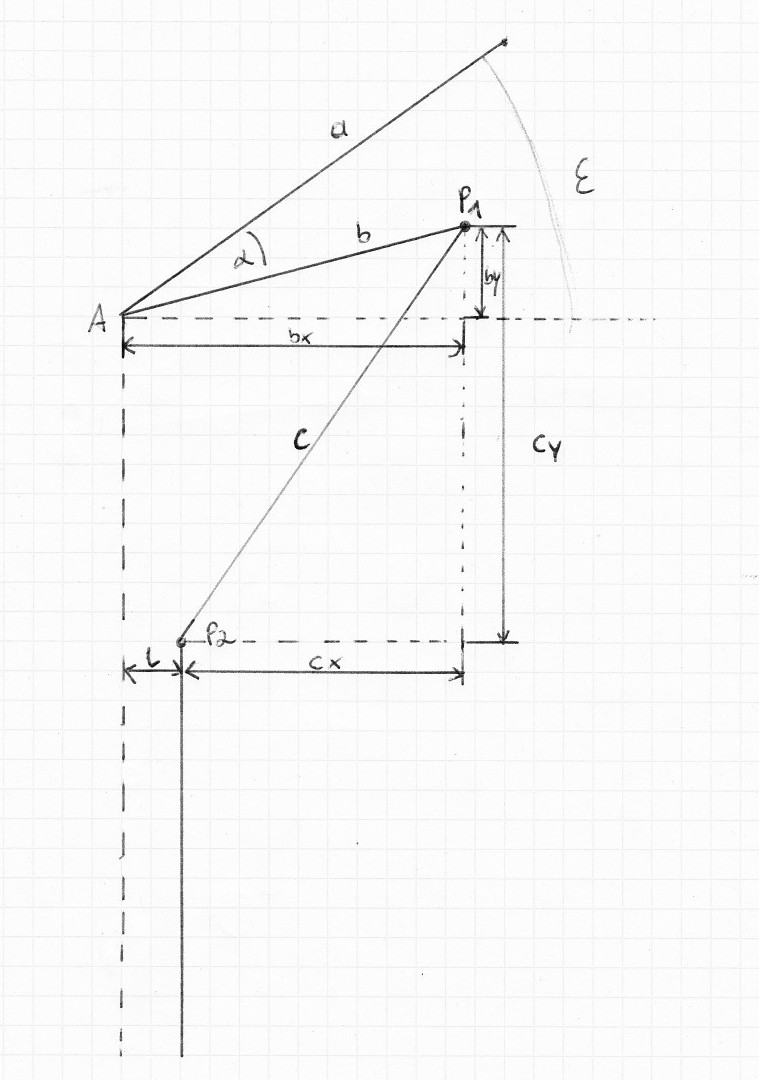

Hubweg : zwei Dreiecke mit Seiten b ,bx,by sowie c, cx, cy

bx=? by=? (winkel Epsilion-alpha..)

bx-l=cx

cx²+cy²=c²

Entefernung des Punktes P2 von der A Linie.

cy-by

....
