Oszilloskop

TobsenMH · Anmeldungsdatum: 10.01.2005 Beiträge: 138 Wohnort: +MH+

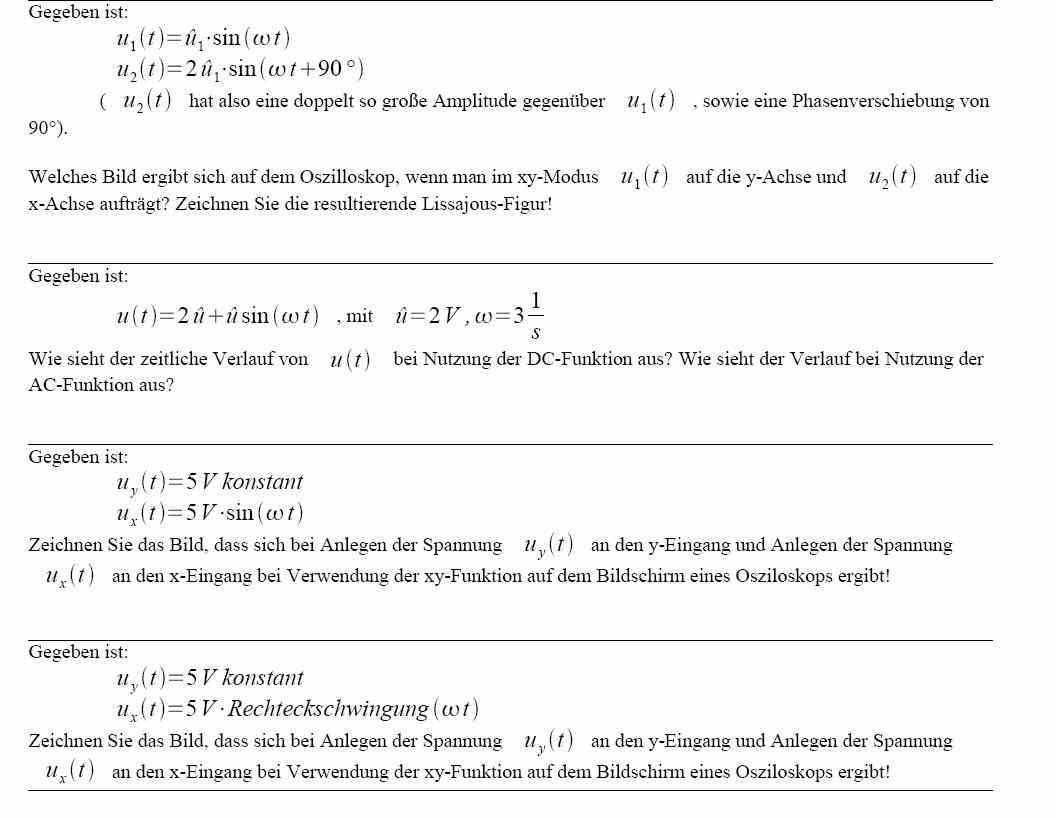

in der anlage ein paar aufgaben...

ich habe dazu auf dieser seite http://www.schulphysik.de/java/physlet/applets/oszi1.html
mal folgendes eingegeben:

zu 1: x(t)=3*sin(t), y(t)=6*sin(t+90)

dann erhalte ich so eine art ellipse...

bei den letzten beiden aufgaben erhalte ich einfach nur eine waagerechte linie...

-> stimmen diese ergebnisse?

-> kann mir jemand bei der 2. aufgabe von oben weiterhelfen?

as_string · Moderator Anmeldungsdatum: 09.12.2005 Beiträge: 5789 Wohnort: Heidelberg

Bei der 1.: Ich vermute, dass es nicht stimmt, weil das Applet den Sinus nicht im Grad-Maß sondern im Bogenmaß berechnet. Du mußt also nicht 90 dazuaddieren sondern Pi/2. Es sollte eine Ellipse raus kommen, deren Achsen in x und y-Richtung zeigen, und deren Radius in y-Richtung doppelt so groß ist, wie in x-Richtung (also eine senkrecht stehende Ellipse).

Bei der 2.: Bei DC bewegt sich der angezeigte Wert immer im positiven Bereich (die Funktion ist immer positiv). Bei AC wird der konstante Wert aber "weggelassen". Du siehst dann also nur noch eine normale Sinus-Kurve und bei DC eine nach oben verschobene Sinus-Kurve.

Gruß
Marco

dachdecker2

Bei der letzten Aufgabe wirst du den Strich nicht sehen. auf dem Oszi (wenn es analog ist und zwischen den Punken keine Linien einzeichnet) dürften nur 2 Punkte leuchten. Der eine bei ux = 5 V und der andere bei ux = 0 V oder -5 V (Jenachdem, was die mit Rechteckschwingung meinen).

TobsenMH · Anmeldungsdatum: 10.01.2005 Beiträge: 138 Wohnort: +MH+

also liefert das o.g. applet keine korrekten darstellungen...? oder habe ich einen "bedienfehler" gemacht?

dermarkus · Administrator Anmeldungsdatum: 12.01.2006 Beiträge: 14788

"Bedienfehler" : Du hast den Winkel nicht in der Einheit eingegeben, in der das Applet ihn erwartet.
