Magnetischer Kreis Vektor H1p bestimmen

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
Multiple_Choice



Anmeldungsdatum: 08.04.2019
Beiträge: 77
Beitrag Multiple_Choice Verfasst am: 12. Aug 2019 21:11    Titel: Magnetischer Kreis Vektor H1p bestimmen Antworten mit Zitat

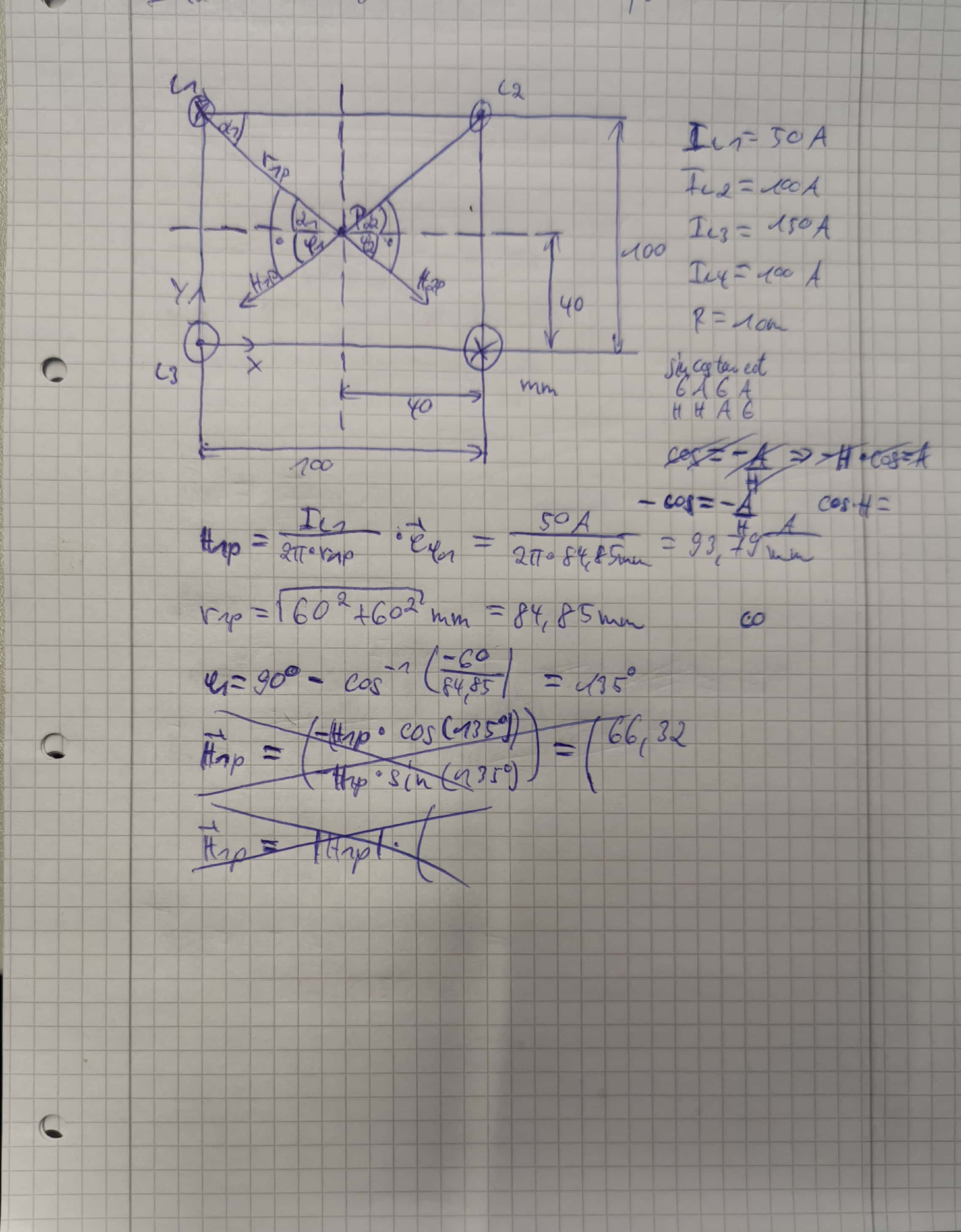

Aufgabe:
Berechnen Sie den Vektor der magnetischen Feldstärke im Punkt P.
(Hp = Hx*ex +Hy+ey)

Frage:
Ich habe mittels cosinus versucht den Vektor H1p zu bestimmen.
Jedoch bekomme ich für die x Komponente von H1p einen positiven Wert anstelle von einem negativen. Woran liegt das ?

Magnetischer Kreis.jpg
 Beschreibung:

Download
 Dateiname:  Magnetischer Kreis.jpg
 Dateigröße:  247.51 KB
 Heruntergeladen:  240 mal
GvC



Anmeldungsdatum: 07.05.2009
Beiträge: 14861
Beitrag GvC Verfasst am: 12. Aug 2019 23:18    Titel: Antworten mit Zitat
Multiple_Choice hat Folgendes geschrieben:
Ich habe mittels cosinus versucht den Vektor H1p zu bestimmen.
Jedoch bekomme ich für die x Komponente von H1p einen positiven Wert anstelle von einem negativen. Woran liegt das ?


Dass die horizontale Komponente von H1p in die negative x-Richtung zeigt, siehst Du doch an Deiner Skizze. (Genauso wie die vertikale Komponente.)

Aber Du kannst das natürlich auch mit dem Kosinus (bzw. Sinus für die vertikale Komponente) machen. Der Winkel zwischen positiver x-Achse und dem H1-Vektor ist -135°.




Übrigens: Wird bei Euch diese Anordnung von 4 parallelen stromdurchflossenen Leitern tatsächlich "magnetischer Kreis" genannt? Ich stelle mir darunter immer einen mehr oder weniger verzweigten Kreis aus magnetischen Leitern, also ferromagnetischem Material vor, auf dessen Schenkeln stromdurchflossene Spulen platziert sind. In einem solchen magnetischen Kreis ist im Allgemeinen nach den Schenkelflüssen oder Flussdichten gefragt. In Deiner Aufgabe soll aber nur die magnetische Feldstärke in einem Punkt bestimmt werden.
Multiple_Choice



Anmeldungsdatum: 08.04.2019
Beiträge: 77
Beitrag Multiple_Choice Verfasst am: 13. Aug 2019 06:16    Titel: Antworten mit Zitat
Dann hast du aber mit einen der Außenwinkel gerechnet und nicht wie ich mit dem innenwinkel.
Multiple_Choice



Anmeldungsdatum: 08.04.2019
Beiträge: 77
Beitrag Multiple_Choice Verfasst am: 13. Aug 2019 06:20    Titel: Antworten mit Zitat
Das ist nur ein Auszug aus einer etwas größeren zusammengesetzten Aufgabe.
GvC



Anmeldungsdatum: 07.05.2009
Beiträge: 14861
Beitrag GvC Verfasst am: 13. Aug 2019 10:28    Titel: Antworten mit Zitat
Multiple_Choice hat Folgendes geschrieben:
Dann hast du aber mit einen der Außenwinkel gerechnet und nicht wie ich mit dem innenwinkel.


Wenn Du vektoriell rechnest, musst Du die Winkel zwischen Vektoren berücksichtigen. Aus welchen Vektoren wird das von Dir erwähnte Dreieck gebildet? Die Bezugsrichtung von Vektoren im x-y-Koordinatensystem ist die x-Achse. Du musst also den Winkel zwischen und nehmen. Der ist im vorliegenden Fall -135°, was dasselbe ist wie +225°. Du kannst natürlich auch nur mit Beträgen rechnen und die Richtung aus der Skizze entnehmen.

Multiple_Choice hat Folgendes geschrieben:
Das ist nur ein Auszug aus einer etwas größeren zusammengesetzten Aufgabe.


Hat die Aufgabe denn etwas mit einem magnetischen Eisenkreis zu tun?

Im Übrigen solltest Du die Skizze ein bisschen mehr den gegebenen Werten anpassen. So wie Du sie gezeichnet hast, hat man den Eindruck, dass alle Winkel gleich sind, nämlich vom Betrage 45°. Das ist aber nur für H1 und H4 der Fall, nicht aber für H2 und H3.
