Schaltungen Gesamtwiderstand berechnen [Gelöst]

mikki96 · Anmeldungsdatum: 04.05.2019 Beiträge: 32

Meine Frage:
Hallo liebe Community

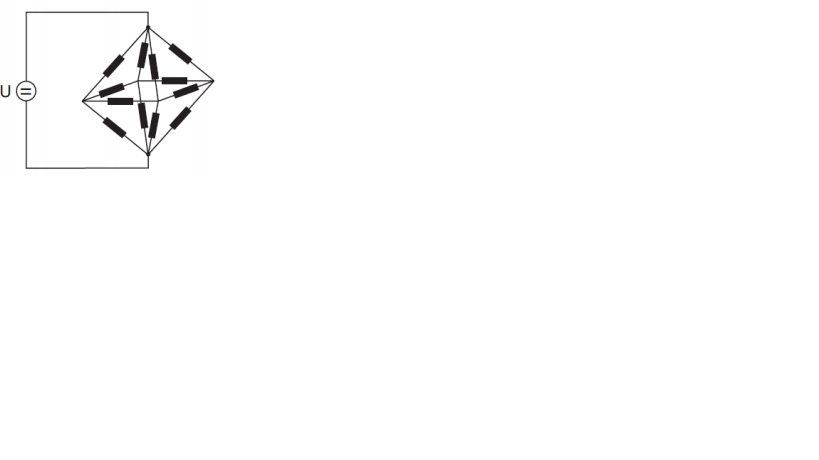

Bei der folgenden Aufgabe im Anhang komme ich nicht weiter. Also das was mir Schwierigkeiten bereitet sind die Widerstände die sozusagen in der Mitte des Teils sind.

Würde mich über einen Tipp freuen.

Meine Ideen:
Bei den anderen also die äußeren die von oben nach unten gehen. Dachte ich einfach ich addiere die Widerstände in einem Draht und das halt 4 mal und dann addiere ich sie wie in der Parallelschaltung. Danke im voraus.

Myon · Anmeldungsdatum: 04.12.2013 Beiträge: 5870

Sind denn alle Widerstände gleich? Das würde den Fall sehr vereinfachen, denn in diesem Fall muss aufgrund der Symmetrie überall in der „Mitte“ - also im Zentrum und an den beiden Ecken links und rechts das gleiche Potential vorliegen. Über die horizontal verlaufenden Widerstände würde dann gar kein Strom fliessen, und die Rechnung wäre relativ einfach (zwei Parallelschaltungen in Reihe geschaltet).
