Ersatzquellen berechnen

Login

FAQ

Suchen

Ersatzquellen berechnen

Foren-Übersicht -> Elektrik

Autor

Nachricht

Kathreena

Anmeldungsdatum: 27.03.2018
Beiträge: 96

Kathreena Verfasst am: 13. Okt 2018 18:48 Titel: Ersatzquellen berechnen

Antworten mit Zitat

Ich weiß nich wieso ich das nich hinbekomme.

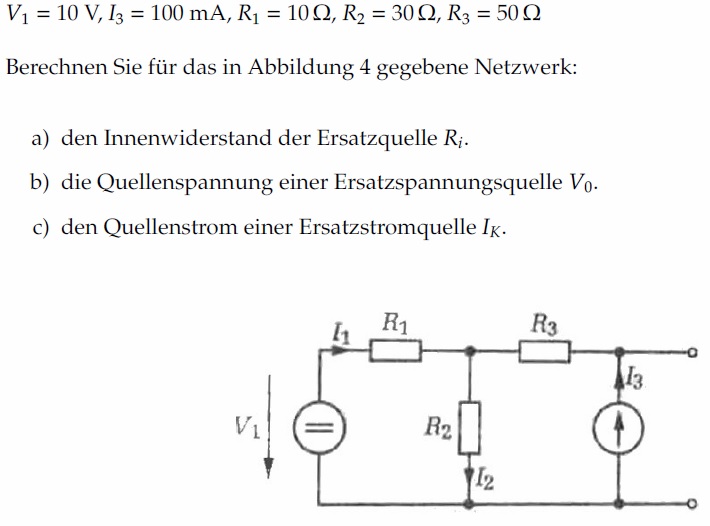

a.)

b.)
Ich wandle die Stromquelle in eine Spannungsquelle um:

c.)

Wenn ich als probe aber c.) zuerst rechnen würde, kommt ich auf was ganz anderes.

Ich wandle V1 in eine Stromquelle:


Beschreibung:

Dateiname:


Dateigröße:

68.08 KB

Heruntergeladen:

241 mal

GvC

Anmeldungsdatum: 07.05.2009
Beiträge: 14861

GvC Verfasst am: 13. Okt 2018 19:45 Titel: Re: Ersatzquellen berechnen

Antworten mit Zitat

Kathreena hat Folgendes geschrieben:

Ich weiß nich wieso ich das nich hinbekomme.

a.)

Richtig.

Kathreena hat Folgendes geschrieben:

b.)
Ich wandle die Stromquelle in eine Spannungsquelle um:
...

Das geht nicht, da es sich um eine ideale Stromquelle handelt. Ideale Quellen lassen sich nicht umwandeln.

Kathreena hat Folgendes geschrieben:

...
Wenn ich als probe aber c.) zuerst rechnen würde, kommt ich auf was ganz anderes.

Ich wandle V1 in eine Stromquelle:

Richtig.

Kathreena hat Folgendes geschrieben:

Nein. Der Kurzschlussstrom setzt sich zusammen aus I3 und einem Anteil von Iv1, der sich mit der Stromteilerregel errechnen lässt:

Kathreena

Anmeldungsdatum: 27.03.2018
Beiträge: 96

Kathreena Verfasst am: 13. Okt 2018 19:52 Titel: Re: Ersatzquellen berechnen

Antworten mit Zitat

GvC hat Folgendes geschrieben:

Kathreena hat Folgendes geschrieben:

b.)
Ich wandle die Stromquelle in eine Spannungsquelle um:
...

Das geht nicht, da es sich um eine ideale Stromquelle handelt. Ideale Quellen lassen sich nicht umwandeln.

Hm, hör ich zum ersten mal. Die Spannungsquelle ist doch ebenfalls ideal.

Wie soll ich sonst b.) lösen ?

GvC

Anmeldungsdatum: 07.05.2009
Beiträge: 14861

GvC Verfasst am: 13. Okt 2018 20:52 Titel:

Antworten mit Zitat

Kathreena hat Folgendes geschrieben:

Die Spannungsquelle ist doch ebenfalls ideal.

Nein, sie hat ja den Innenwiderstand R1 in Reihe. Die Stromquelle hat jedoch einen unendlich hohen Innenwiderstand parallel. Wie willst Du daraus die Quellenspannung bestimmen?

Kathreena hat Folgendes geschrieben:

Wie soll ich sonst b.) lösen ?

Da gibt es mehrere Möglichkeiten:

1. Überlagerungssatz:

2. Zusammenhang zwischen Leerlaufspannung und Kurzschlussstrom nutzen:

Wie der Kurzschlussstrom bestimmt wird, habe ich Dir bereits gezeigt. Den Innenwiderstand hast Du ja schon richtig berechnet.

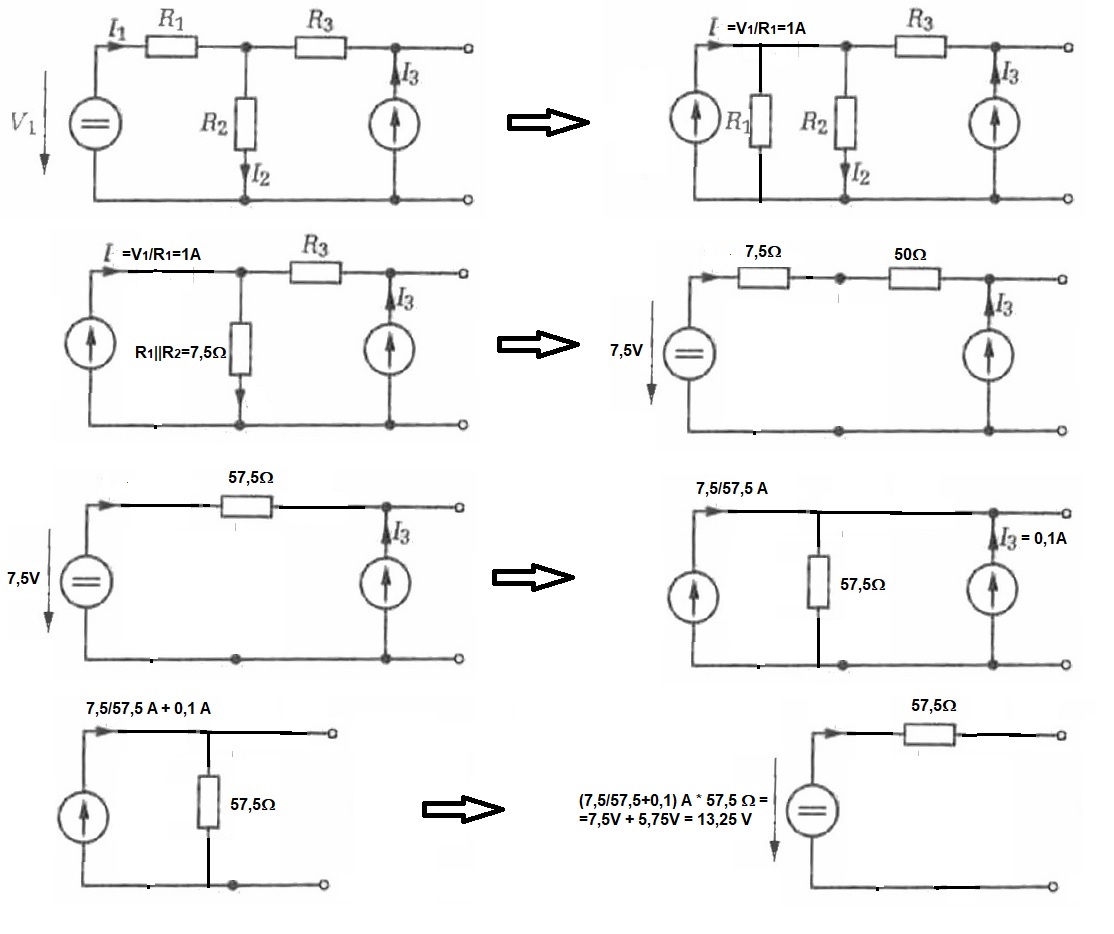

3. Sukzessive Quellenumwandlung (siehe Bild)

sukzessive Quellenumwandlung.jpg

Beschreibung:

Dateiname:

sukzessive Quellenumwandlung.jpg

Dateigröße:

129.28 KB

Heruntergeladen:

280 mal

Kathreena

Anmeldungsdatum: 27.03.2018
Beiträge: 96

Kathreena Verfasst am: 14. Okt 2018 14:36 Titel:

merci
