Elektrische Schaltung (U und I berechnen)

Tyrea · Anmeldungsdatum: 02.10.2018 Beiträge: 7

Hallo,

wenn ich um etwas Hilfestellung bitten dürfte:

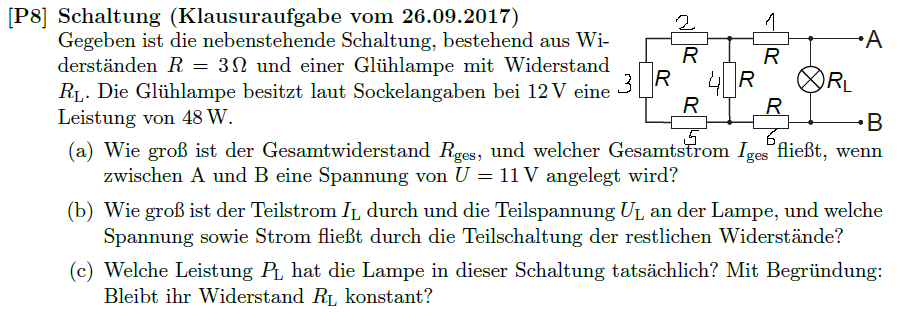

Die Aufgabenstellung + Skizze der Schaltung ist als Datei hochgeladen und die Widerstände durchnummeriert. Ich hielt das für das einfachste.

Leider hänge ich auch noch bei a) fest. Ich vermute mal stark, dass ich zuerst den Gesamtwiderstand und darüber dann I(ges) ausrechne.

Ich habe versucht, auf R(ges) zu kommen, aber leider komme ich nie auf den Lösungwert von 2,2 Ω (I ist übrigens 5A).

Meine Frage ist auch - rechne ich die beiden Parallelschaltungen mit der Formel R 3/4 über die Formel (R3*R4/R3+R4) zusammen und addiere sie mit den anderen 4? Aber da kommt nur Unsinn bei raus, also vermute ich mal stark, dass ich auf dem Holzweg bin.
Und wie errechne ich mir den Widerstand von R(l)?

R ist ja U/I, aber die Stromstärke weiß ich ja auch noch nicht.

Oder muss ich R irgendwie mit P verknüpfen? grübelnd

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7241

Zunächst ist doch R2+R3+R5 parallel zu R4. Siehst Du das? Das ergibt schon mal einen ersten Ersatzwiderstand RE.

Und erneut ist dann R1+RE+R6 parallel zu RL. Und RL ergibt sich mit der Formel P=U²/R.

Viele Grüße
Steffen

Tyrea · Anmeldungsdatum: 02.10.2018 Beiträge: 7

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7241

Ja, RL sind 3 Ohm.

Aber wenn Du das Aufdröseln von (R2+R3+R5)||R4 verstanden hast: jetzt ist es doch dasselbe in Grün! Noch einmal drei Reihenwiderstände parallel zu einem vierten.

Zeichne Dir's zur Not mit Bleistift hin, und radiere die ersetzten Widerstände raus.

Tyrea · Anmeldungsdatum: 02.10.2018 Beiträge: 7

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7241

Nicht so schnell. Was hast Du für den ersten Ersatzwiderstand RE=(R2+R3+R5)||R4 raus?

PS: Du musst mich nicht dauernd zitieren, ich weiß, was ich geschrieben habe. Augenzwinkern

Tyrea · Anmeldungsdatum: 02.10.2018 Beiträge: 7

Okay. =D

Für RE=(R2+R3+R5) habe ich 9Ω, also einfach addiert.

Tyrea · Anmeldungsdatum: 02.10.2018 Beiträge: 7

Ah, ich glaube, mir wird gerade (m)ein Fehler bewusst.

Also muss ich jetzt RE mit RE4 verrechnen und den Betrag anschließend mit RL?

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7241

Ja, wie gesagt. RE ersetzt vier Widerstände, nämlich die Parallelschaltung (R2+R3+R5)||R4.

Und dann muss die zweite Parallelschaltung (R1+RE+R6)||RL gerechnet werden. Wie gesagt, zeichne es Dir in Ruhe mit Bleistift und Radiergummi hin.

Tyrea · Anmeldungsdatum: 02.10.2018 Beiträge: 7

Alles klar, dann ist RE((R2+R3+R5)||R4) 9/4. Die werden mit RE1 und RE6 verrechnet, also 33/4. Das mit RL verrechnet und ich komme auf die angegebenen 2,2A.

Für I(ges) dann U/R(ges) = 5A.

Für B) setze ich dann einfach:

I(L) = U/R(L) = 11/3A.

Für c) ergibt sich dann auch 40,3W, wenn man P=U(L)*I(L) setzt.

Vielen, vielen Dank für die Hilfe. smile
