Realer Operationsverstärker: Lgs lösen (alles vorbereitet)

ElectricEngineers · Anmeldungsdatum: 09.06.2018 Beiträge: 30

Hallo Community,

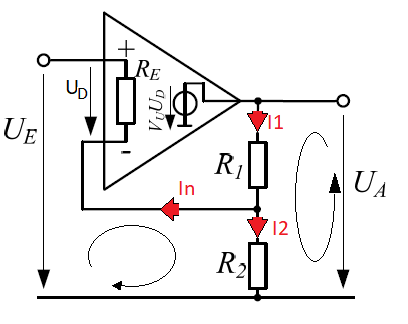

Ich habe hier eine Schaltung mit einem Operationsverstärker im folgenden Image [img]https://ibb.co/dsSpe9[/img] .

Ströme und Maschen hab ich selber reingezeichnet. Und dabei 5 Gleichungen aufgestellt. Nach diesen Gleichungen soll ich die Übertragungsfunktion, mit den Parametern

aufstellen.

1.Frage: Hab ich die 5 Gleichungen richtig aufgestellt?
2.Frage: Wie kann ich aus diesen die Übertragungsfunktion erstellen?

Kann mir da jemand weiterhelfen?

Danke

isi1 · Anmeldungsdatum: 03.09.2006 Beiträge: 2902 Wohnort: München

Bei den letzten beiden Zeilen fehlt =0. Der In müsste dann negativ werden.
5 Gleichungen, 5 Unbekannte ? Ich nehme an, Du willst UA / UE berechnen?
