Widerstand berechnen

Monika12 · Gast

Meine Frage:

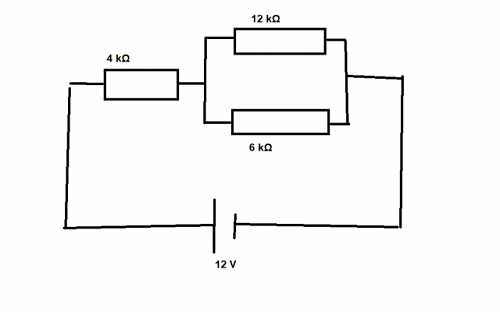

Hallo, auf dem Link ist ein Widerstand gezeichnet. Meine Frage: wie berechnet man das genau?

Bild aus externem Link als Anhang eingefügt. Bitte keine externen Links verwenden. Steffen

Meine Ideen:
die Widerstände von 12 k? und 6 k? sind parallel geschaltet, oder?
Der Widerstand mit 4 k? dagegen in Reihe, oder?

Meine Rechnung wäre: Rges = (12k? * 6k? / 12k? + 6k?) = 4k?

Dann würde ja in Reihe sein: 4k? und 4k?, d.h. = 8k? = Rges

Aber was genau macht man mit den 12 V?

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7244

Von der eigenwilligen Widerstandseinheit abgesehen, stimmt alles. Was man mit den 12 Volt macht, kommt auf die Aufgabenstellung an. Hast Du da eventuell nähere Informationen?

Viele Grüße
Steffen

Monika12 · Gast

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7244

Den Gesamtwiderstand hast Du ja schon korrekt berechnet.

Der Strom, der durch ebendiesen Gesamtwiderstand fließt, ergibt sich über U=RI.

Und wie sich Ströme in einer Parallelschaltung aufteilen, hast Du bestimmt gelernt.

Monika12 · Gast

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7244

Du musst mich nicht immer vollständig zitieren, ich weiß, was ich geschrieben habe. Augenzwinkern

Monika12 · Gast

Habs, vielen dank smile
