Reihenschwingkreis

hannes123 · Anmeldungsdatum: 06.01.2018 Beiträge: 26

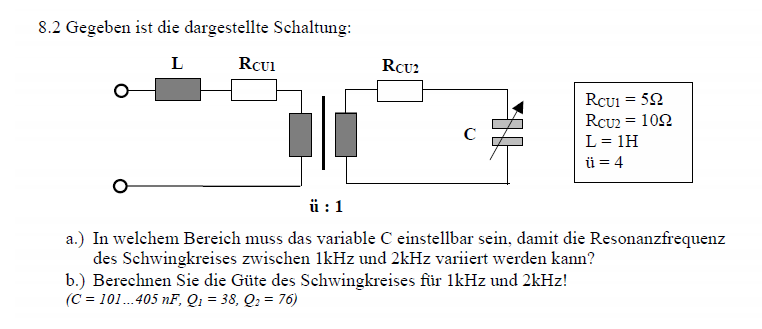

Hallo, kann mir jemand bei folgender Aufgabe weiter helfen?

Meine Idee ist, die Sekundärseite zuerst mit dem Übersetzungsverhältnis auf die Primärseite zu legen, damit ich einen Reihenschwingkreis von L, 2xR und C habe.

Also Rcu2' = ü^2 * Rcu = 16*4 = 64Ohm
und C' = ü*C

Danach mit folgender Formel die erste Resonanz einsetzen (1KHz)

Nach C' umstellen .. und in C über das Übersetzungsverhältnis zurück transformieren..

Kommt leider nicht das richtige Ergebnis raus..

hat jemand eine Idee?
grübelnd

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

hannes123 · Anmeldungsdatum: 06.01.2018 Beiträge: 26

Ohja.. super Danke..

ist das denn allgemein so, dass ein Kondensator mit 1/ü^2 umgerechnet wird? Was ist wenn der Kondensator parallel liegen würde..?

Kannst du mir bei b auch nochmal helfen?

ich habe dort erst mit der Formel:

mit

gerechnet..

dabei bin ich auf 38 gekommen und nicht wie richtig 19..

Vielen Danke!

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

hannes123 · Anmeldungsdatum: 06.01.2018 Beiträge: 26

Danke für die Antwort. Aufgabenteil A habe ich zu 100% verstanden.

Mir geht es aber jetzt noch um b und meine angegebenen Formeln
Unser Lehrer hat folgende Formeln gegeben:

Für den klassischen Aufbau eines Reihenschwingkreises gilt:

1:

und
2:

Und allgemein für Parallel und Reihenschwingkreis:

3:

4:

Jetzt stelle ich mir natürlich die Frage ob dieser Aufbau überhaupt zum klassischen gehört. Meiner Meinung nach ja..
Die beiden Widerstände kann ich ja zu einem zusammenfassen und ob erst Spule und dann Kondensator oder andersrum sollte egal sein oder?

Zudem habe ich mit Formel 2 und dann Formel 3 nach Q(Güte) umgestellt mit eingsetzter Dämpfung, das richtige Ergebnis.

Bleibt also meine Frage, Warum kann ich es nicht mit Formel 4, eingesetzt in 1 lösen??
grübelnd

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861
