Komplexe Rechnung

loui0410 · Anmeldungsdatum: 11.01.2018 Beiträge: 55

Hallo,

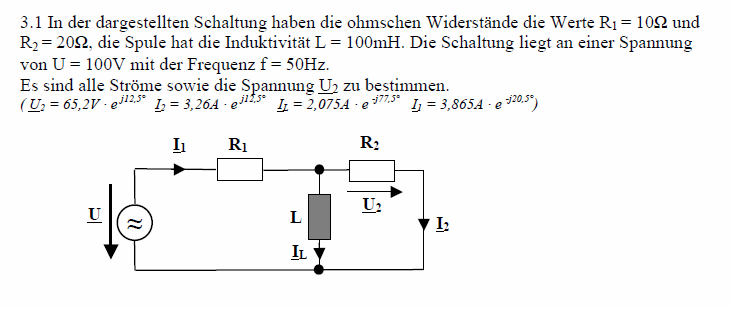

kann mir jemand helfen, die Spannung U2 zu berechnen? siehe Anhang

grübelnd

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Spannungsteilerregel:

mit

loui0410 · Anmeldungsdatum: 11.01.2018 Beiträge: 55

Ok, danke allerdings muss ich für den Spannungsteiler Z benutzen muss.. wie soll ich das machen? Bin ja in der komplexen Ebene, sodass ich mein j nicht einfach entfernen kann..

loui0410 · Anmeldungsdatum: 11.01.2018 Beiträge: 55

Die Lösung ist 65,2V..
ich komme da einfach nicht drauf grübelnd

Myon · Anmeldungsdatum: 04.12.2013 Beiträge: 5863

Eigentlich hat GvC ja explizit geschrieben, wie Du U2 genau berechnest. Entweder das in einen Taschenrechner eingeben, und sonst ist es halt etwas mühsame Rechnerei. Bei komplexen Brüchen kannst Du den Nenner reell machen, indem Du mit dem konjugiert komplexen des Nenners erweiterst. Also für Zp z.B.:

Vielleicht gibt's aber auch einfachere Wege für die Berechnung, ich habe da nicht soviel praktische Erfahrung. Für den Phasenwinkel von U2 erhalte ich seltsamerweise 12°, und nicht 12,5°.
