Gesamtspannung einer Schaltung berechnen.

Meerettich1 · Anmeldungsdatum: 10.04.2017 Beiträge: 12

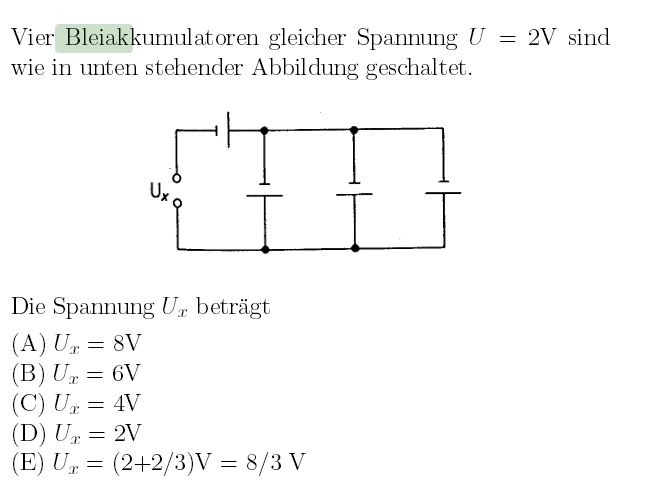

Hallo, im Anhang befindet sich ein Bild von einer Aufgabe. Ich bitte um eine kruze Bestätigung.Ich bin mir unsicher, ob meine Argumentation stimmt ... zumal mir das Gebiet "Elektrizitätslehre" nicht leicht fällt.

Meine Begründung:

Man kann annehmen, dass ein Akuumulator in Reihe zu den anderen 3 Akkummluatoren geschaltet ist. Diese 3 anderen Akkumultoren isnd unteteriander in Parallelschaltung angeordnet.
In einer Parallelshcaltung ist U constant dh. wenn alle 3 Akkumulatoren 2 Volt haben, ist die Gesamtspannung in der Parallelschaltung auch 2 Volt.
In einer Reihenschaltung addieren sich die Teilspannungen zur Gesamtspannung (U_X). Also die pannung des Einzelakkumulators + Spannung der Parallelscahtlung = 2 + 2 = 4 Volt

Stimmt das so?

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Meerettich1 · Anmeldungsdatum: 10.04.2017 Beiträge: 12

Vielen Dank, tut mir leid für solche Fragen. Thumbs up!
