jkst Verfasst am: 13. März 2017 17:19 Titel: Magnetismus

Antworten mit Zitat

Meine Frage:
Hallo,

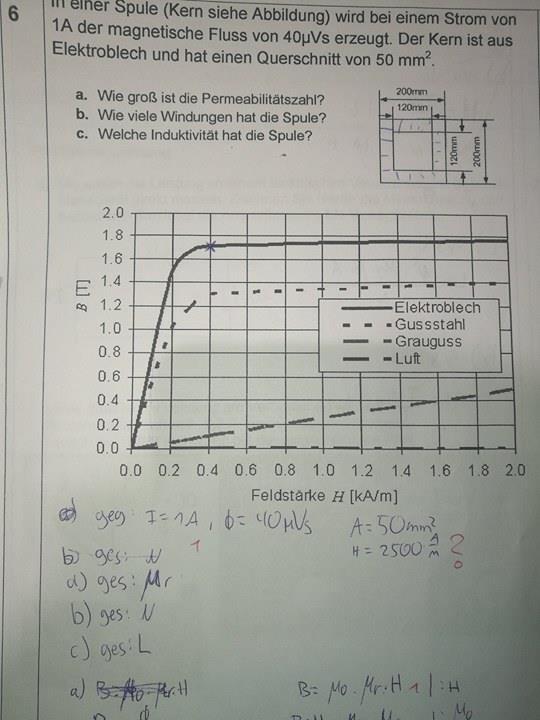

ich versteh die Aufgabe einfach nicht.

Meine Ideen:
k.a


Beschreibung:

Dateigröße:

48.76 KB

Angeschaut:

1048 mal

isi_1

Anmeldungsdatum: 10.03.2017
Beiträge: 9

isi_1 Verfasst am: 13. März 2017 18:49 Titel:

Antworten mit Zitat

jkst hat Folgendes geschrieben:

Kannst du mir nochmal bei dieser Aufgebe helfen. Ich komme einfach nicht weiter.

Gerne, ich schreib Dir die ersten Schritte auf und Du versuchst es weiter und fragst, was Dir unklar ist.
a1) Wie hängt 40µVs mit B zusammen? Berechne B
a2) Mit dem B gehst in die Senkrechte Skala Deiner Kurve und liest in der Waagrechten die Feldstärke ab
a3) Schaust im Internet oder in Deinem Fachbuch nach, was Permeabilitätszahl bedeutet (µr) und suche die Formel in der B,H und µr vorkommt. Damit kannst a) beantworten.

b1) wie lange ist der mittlere magnetische Umlauf in dem gezeichneten Blech?
b2) Wenn H in kA/m gemessen wird und Du die Länge des magn. Umlaufs hast, kannst dann die Amperewindungen angeben?
b3) Wir haben ja 1A, also gib als Lösung b) die Windungszahl an.

c) Suche die Formel, in der magnetische Fluss Φ, die Induktivität L, der Strom I und die Windungszahl N vorkommt und berechne die Induktivität damit.

isi1

Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München

isi1 Verfasst am: 13. März 2017 19:54 Titel:

Jetzt klappt meine isi1 Adresse wieder. _________________ Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ

jkst

Anmeldungsdatum: 09.03.2017
Beiträge: 22

jkst Verfasst am: 13. März 2017 20:33 Titel:

Antworten mit Zitat

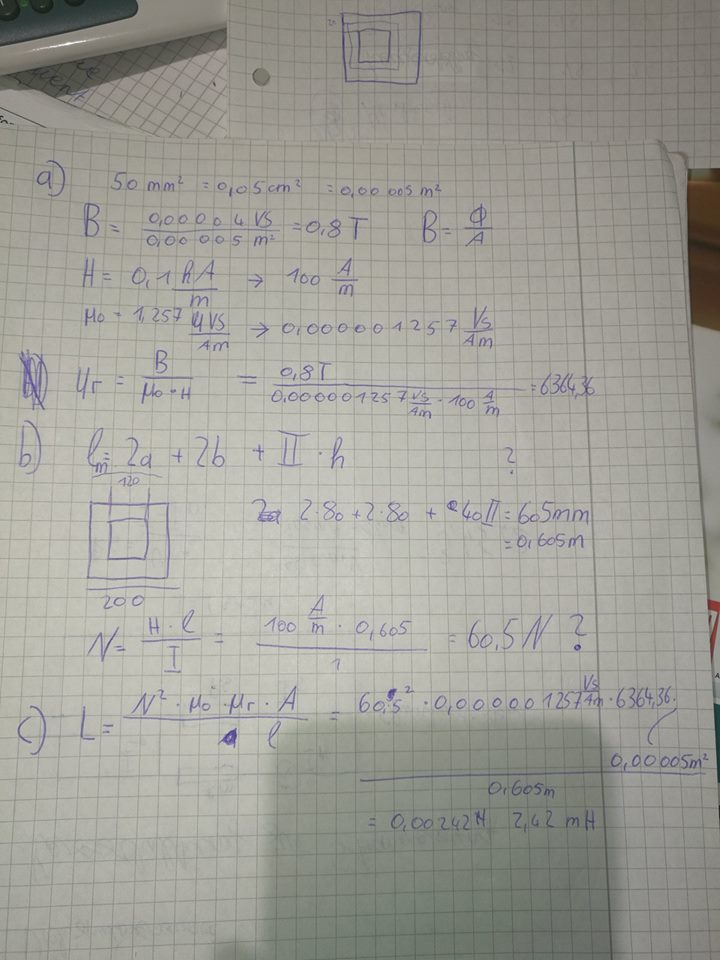

Bei der länge war ich mir Unsicher.


Beschreibung:

Dateiname:


Dateigröße:

97.01 KB

Heruntergeladen:

141 mal

jkst

Anmeldungsdatum: 09.03.2017
Beiträge: 22

jkst Verfasst am: 13. März 2017 20:51 Titel:

Stimmt das so?

isi1

Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München

isi1 Verfasst am: 13. März 2017 22:33 Titel:

Na gut, ich hätte für die Länge 0,64 m genommen, also 64 Wdgn. Dann wird die Induktivität L = (64*40µVs)/(1A)=2,56 mH Aber Deine Rechnung ist auch gut. _________________ Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ
