Beitrag circular Verfasst am: 08. Nov 2016 21:49    Titel: Lösungskontrolle [ verzweigter Stromkreis ] Antworten mit Zitat

Schönen guten Abend,

habe soeben eine Hausaufgabe erledigt und würde gerne wissen ob ich alles soweit richtig gemacht habe..

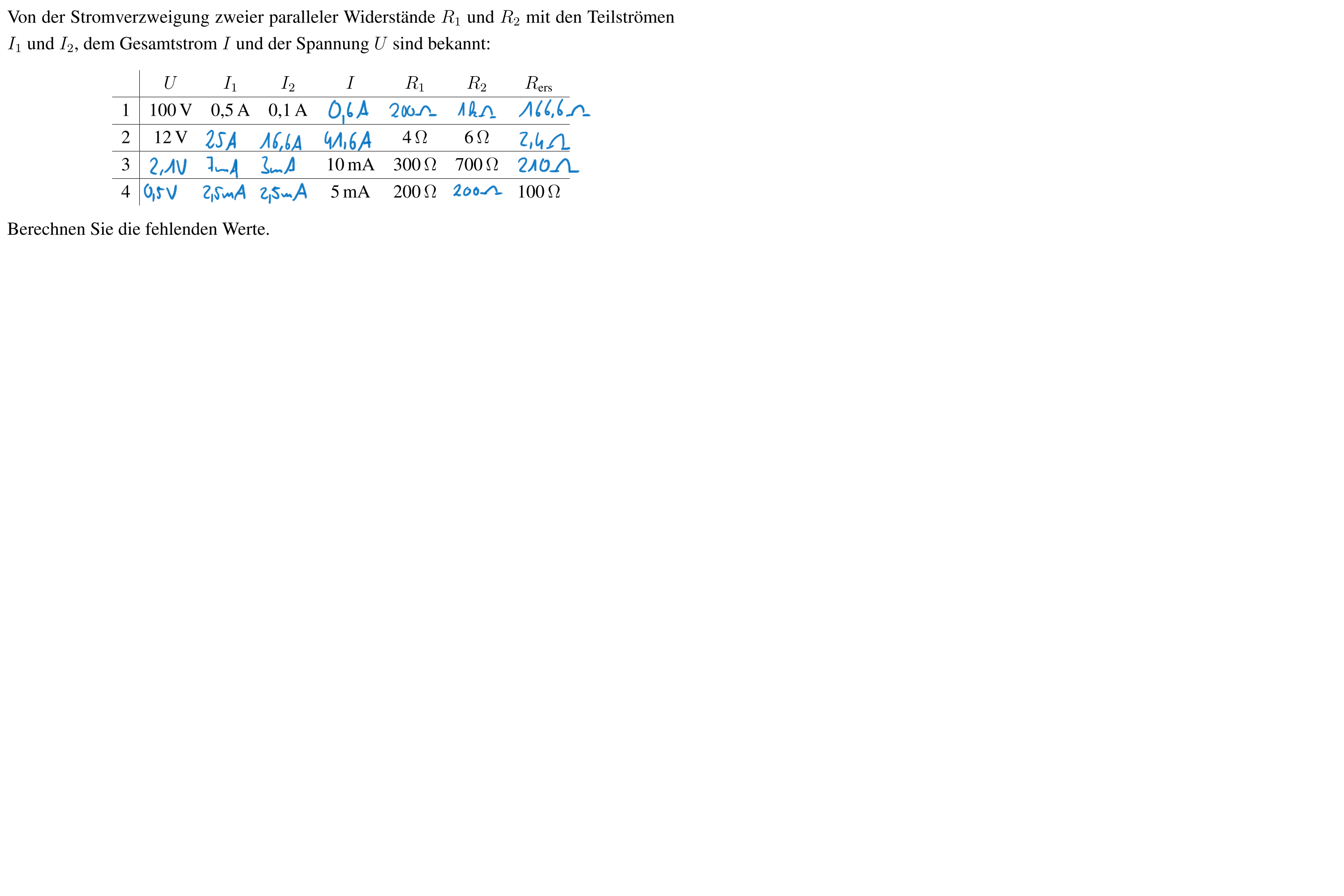

Die Aufgabenstellung ( Ist eine Tabelle, wo man fehlende Werte berechnen soll ) habe ich angehängt.

Die Lösungswerte habe ich dort auch direkt eingetragen.

Über Antworten würde ich mich sehr freuen,

ganz besonders wenn sie nur bestätigen das ich alles richtig gemacht habe Big Laugh

Liebe grüße



 Beschreibung:

Download
 Dateiname:  ET.png
 Dateigröße:  186.5 KB
 Heruntergeladen:  128 mal

isi1



Anmeldungsdatum: 03.09.2006
Beiträge: 2901
Wohnort: München

Beitrag isi1 Verfasst am: 08. Nov 2016 22:50    Titel: Antworten mit Zitat

Bei der Zeile 2 hast Du 12V

Wieso fließen dann durch die 4 Ohm 2,5A? Müsste es nicht heißen 12V/4Ohm=3A?

_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ
circular



Anmeldungsdatum: 09.11.2015
Beiträge: 129

Beitrag circular Verfasst am: 09. Nov 2016 18:56    Titel: Antworten mit Zitat

vielen dank für den Hinweis.

da ist ein Flüchtigkeitsfehler entstanden, stelle die Formeln immer erst um und hab nacheinander die zu berechnenden Werte eingegeben und den Spannungswert U = 100V aus der 1. Zeile übernommen.

es muss natürlich I = 5A, I1 = 3A, I2 = 2A heißen,


ist denn sonst alles richtig ?
isi1



Anmeldungsdatum: 03.09.2006
Beiträge: 2901
Wohnort: München

Beitrag isi1 Verfasst am: 09. Nov 2016 19:38    Titel: Antworten mit Zitat

circular hat Folgendes geschrieben:
ist denn sonst alles richtig ?
Vielleicht in der 1. Zeile 166,7 Ohm (Rundungsfehler)
_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ
circular



Anmeldungsdatum: 09.11.2015
Beiträge: 129

Beitrag circular Verfasst am: 09. Nov 2016 21:42    Titel: Antworten mit Zitat

ja danke für den Hinweis !

sonst alles Richtig ?
