Widerstandsnetzwerk Strom, Spannung u. Leistung berechnen

diyo · Anmeldungsdatum: 15.09.2016 Beiträge: 32

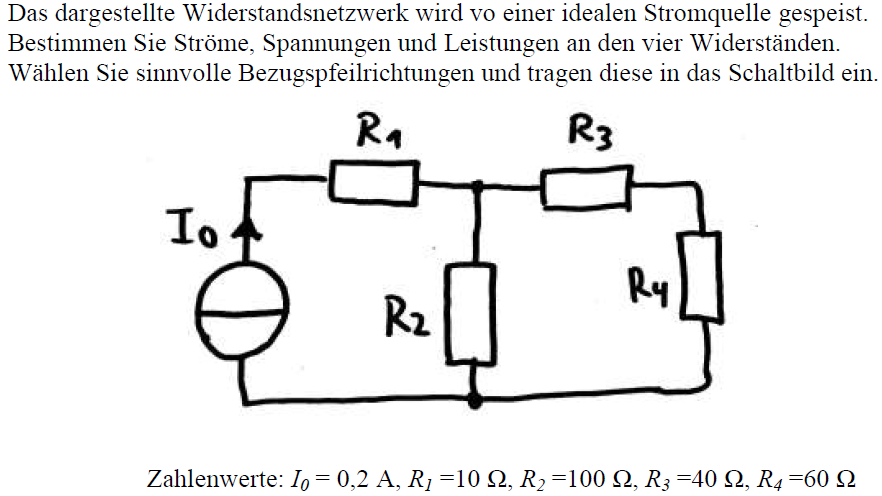

Bei dem hochbeladenen Bild ist die Aufgabe. Ich habe einige Werte berechnet, aber bin mir nicht wirklich sicher ob diese Stimmen.

Zuerst einmal habe ich Rges ausgerechnet.

Danach:

Ob der schritt richtig ist weiß ich leider nun nicht. grübelnd

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7242

Rges ist ja gar nicht gefragt, das hättest Du Dir sparen können.

Lass I0 einfach mal losfließen. Der fließt ja zwangläufig erst einmal durch R1. Also...

Viele Grüße
Steffen

diyo · Anmeldungsdatum: 15.09.2016 Beiträge: 32

Dann teilt sich das doch. In r2 und r3+r4

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7242

Richtig. Aber kümmern wir uns doch erst mal um U und P an R1. Dann weiter.

diyo · Anmeldungsdatum: 15.09.2016 Beiträge: 32

ok. an p hab ich hier gar nicht gedacht.

Hab aber zwei unbekannte.. grübelnd

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7242

Es gibt ja noch P=I²R. Und natürlich U=RI. Hast Du immer noch keine Formelsammlung?

diyo · Anmeldungsdatum: 15.09.2016 Beiträge: 32

Nein noch nicht. Wollte alle aufgaben erst mal zu ende machen und am Wochenende die formelsammlung. Oder hast du evtl eine? Hammer

diyo · Anmeldungsdatum: 15.09.2016 Beiträge: 32

Also ich habe nun das hier gerechnet:

Danach die Spannungen:

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7242

Langsam, langsam. Du schreibst doch selbst, dass sich I0 nach R1 aufteilt. Daher kannst Du bei den restlichen Widerständen nicht mehr mit demselben Strom rechnen!

diyo · Anmeldungsdatum: 15.09.2016 Beiträge: 32

Evtl durch zwei rechnen ?

grübelnd

[/latex]

diyo · Anmeldungsdatum: 15.09.2016 Beiträge: 32

bis zu welchem schritt ist denn alles richtig?

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7242

Wieso durch zwei teilen?

Richtig sind nur die Daten für R1, danach fließt jeweils ein anderer Strom, eben weil sich I0 aufteilt.

diyo · Anmeldungsdatum: 15.09.2016 Beiträge: 32

Aufteilen. Ich bin durcheinander.
Also wenn sich der strom bei r2 und r3+r4 aufteilt, dann müsste doch der strom der durch r2 fließt genau so groß sein wie der strom der durch r3 und r4 zusammen oder?

diyo · Anmeldungsdatum: 15.09.2016 Beiträge: 32

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7242

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Entschuldigt bitte, dass ich mich einmische. Aber ich würde dem Fragesteller (diyo) gerne empfehlen, sich mit den drei Grundgesetzmäßigkeiten der E-Technik vetraut zu machen. Ohne die wird jede Beschäftigung mit der Elektrotechnik sinnlos. Dabei handelt es sich um

- das ohmsche Gesetz
- den kirchhoffschen Maschensatz und
- den kirchhoffschen Knotenpunktsatz

Alle anderen Regeln wie z.B. Spannungsteiler- und Stromteilerregel folgen aus diesen drei grundlegenden Gesetzmäßigkeiten. Wer die nicht verinnerlicht hat, wird solche Aufgaben wie die vorliegende nie lösen geschweige denn verstehen können.

diyo · Anmeldungsdatum: 15.09.2016 Beiträge: 32

OK hab die Lösungen nun raus. Ich weiß nun auch was ich die ganze zeit bei der Aufgabe vergessen hab zu beachten. Trotzdem vielen dank für die hilfe. Thumbs up!
