Spannung der Quelle berechnen?

plyzico · Anmeldungsdatum: 24.07.2016 Beiträge: 5

Guten Tag,

ich lerne gerade für meine GET Klausur und ich stecke bei dieser Aufgabe fest.

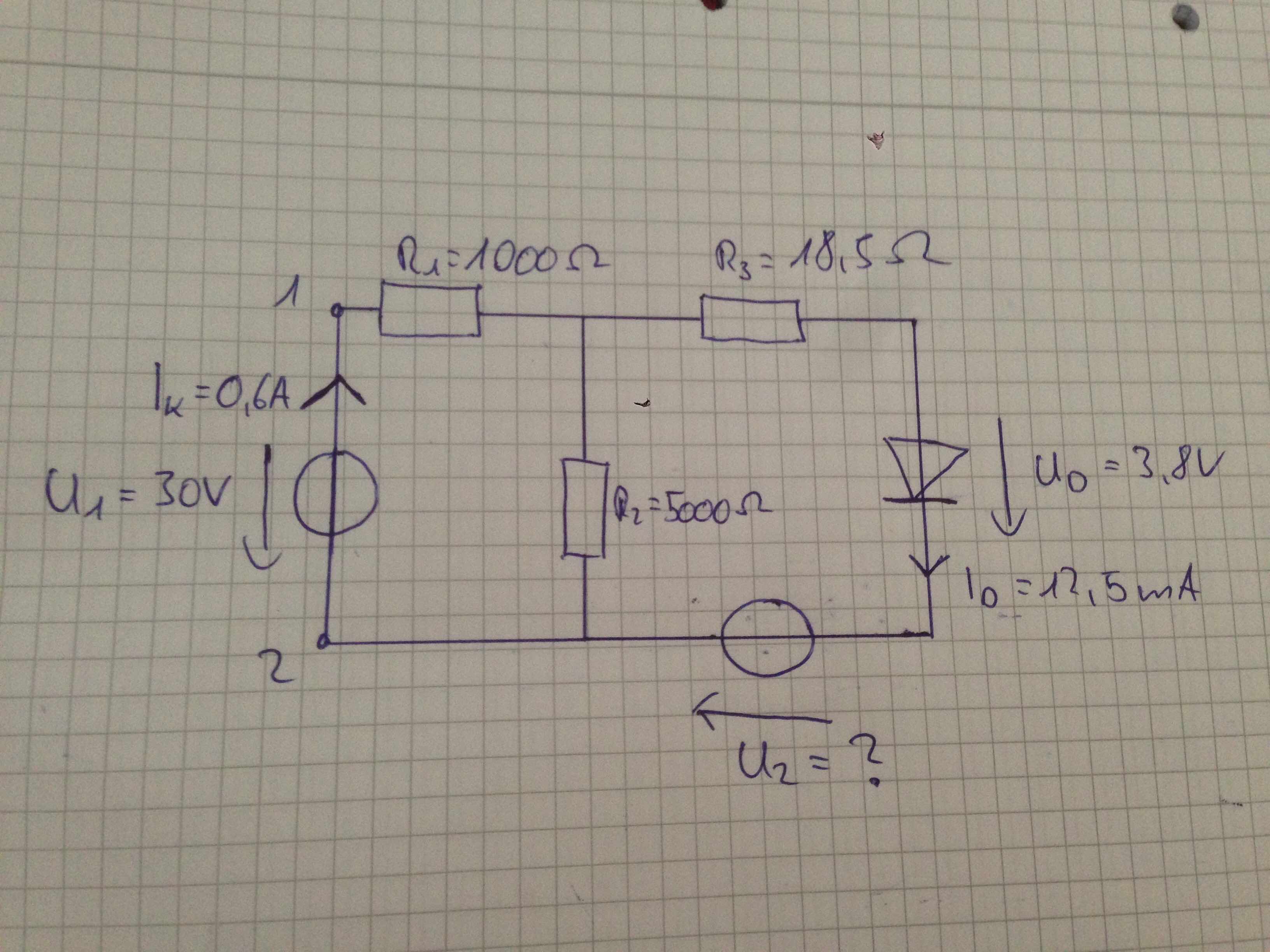

Im ersten Teil der Aufgabe stand, dass zwischen den Klemmen 1 und 2 eine Spannungsquelle mit 30V Leerlaufspannung und 0,6A Kurzschlussstrom gesteckt wird und man eine Ersatzspannungsquelle AB errechnen soll. AB sind die Anschlüsse der Diode, habe die auf dem Bild vergessen zu zeichnen

Dies habe ich gemacht. Im 2 Teil der Aufgabe soll man nun U2 bestimmen damit die Spannung an der Diode 3,8V und der Strom 12,5mA beträgt.
Ich weiß leider nicht genau wie man an der Aufgabe dran geht, ob ich nun jede Quelle einzelnt betrachte (Superposition) oder alle zusammen?

Könnt ihr helfen?

LG ply

isi1 · Anmeldungsdatum: 03.09.2006 Beiträge: 2902 Wohnort: München

plyzico · Anmeldungsdatum: 24.07.2016 Beiträge: 5

Ja danke dir!
