Stromkreis, R gesucht

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
Hias



Anmeldungsdatum: 31.03.2016
Beiträge: 7

Beitrag Hias Verfasst am: 31. März 2016 17:52    Titel: Stromkreis, R gesucht Antworten mit Zitat

Meine Frage:
Hallo!

Ich habe einen Stromkreis. Die Gesamtstromstärke beträgt 2A , die Gesamtspannung 10 V. R1 ist parallel zu R2. R3, R2 und R4 liegen in Reihe.
Gegeben: R1= 5 Ohm, R2= 4 Ohm, R4= 1 Ohm
Gesucht: R3 = ? (richtige Lösung sollen 16 Ohm sein)


Meine Ideen:
Ich würde erst mal den Gesamtwiderstand berechnen:
10V/2A = 5Ohm

von diesen 5 Ohm ziehe ich R4 ab, bleiben noch 4 Ohm übrig, die sich R1,R2 und R3 zuordnen.
Da R1 und R2 parallel geschaltet sind rechne ich:
1/R1 + 1/R2 = 9/20

Davon bilde ich den Kehrbruch also 20/9.

Und jetzt: 4 Ohm - 20/9 = 1,8 Ohm = R3 ----> leider falsches Ergebnis :(

Ist bestimmt einfach und ich komm nicht drauf, bitte helft mir :)

Danke smile
mkm12



Anmeldungsdatum: 20.01.2016
Beiträge: 124

Beitrag mkm12 Verfasst am: 31. März 2016 18:11    Titel: Antworten mit Zitat

So, wie du die Schaltung beschrieben hast, kann man sich aber noch kein Bild machen.
Bitte versuche, es etwas genauer zu sagen.
Hias



Anmeldungsdatum: 31.03.2016
Beiträge: 7

Beitrag Hias Verfasst am: 31. März 2016 18:32    Titel: Antworten mit Zitat

Also der Stromkreis sieht so aus:

R1
R3 - R2 - -R4


R1 und R2 sind parallel. Ich hoffe, das hilft
E=mc²



Anmeldungsdatum: 24.06.2014
Beiträge: 494

Beitrag E=mc² Verfasst am: 31. März 2016 18:53    Titel: Antworten mit Zitat

so?


 Beschreibung:
 Dateigröße:  5.84 KB
 Angeschaut:  938 mal



mkm12



Anmeldungsdatum: 20.01.2016
Beiträge: 124

Beitrag mkm12 Verfasst am: 31. März 2016 18:54    Titel: Antworten mit Zitat

Soll man das so verstehen, dass R1 und R2 parallel zueinander sind und dieser Parallelschaltung nach links R3 und nach rechts R4 in Reihe liegen?
GvC



Anmeldungsdatum: 07.05.2009
Beiträge: 14861

Beitrag GvC Verfasst am: 31. März 2016 19:01    Titel: Antworten mit Zitat

Hias hat Folgendes geschrieben:
R1 und R2 sind parallel. Ich hoffe, das hilft


Nein, das hilft überhaupt nicht. Deine Beschreibung ist allemal falsch. Wenn die Musterlösung tatsächlich stimmen sollte, dann siegt die Schaltung so aus:

R2 und R3 in Reihe, dazu parallel R1. In Reihe zu dieser Parallelschaltung liegt R4.

Laut ohmschem Gesetz muss bei vorgegebener Spannung und vorgegebenem Strom der Gesamtwiderstand U/I = 5 Ohm sein. Da R4 = 1 Ohm, muss die Parallelschaltung Rp = 4 Ohm sein. Also



Nach R3 aufgelöst:



Zuletzt bearbeitet von GvC am 31. März 2016 19:02, insgesamt einmal bearbeitet
Hias



Anmeldungsdatum: 31.03.2016
Beiträge: 7

Beitrag Hias Verfasst am: 31. März 2016 19:02    Titel: Antworten mit Zitat

Ja, genau R1 und R2 parallel.

Aber: R3 befindet sich links von R2.

Also so: R3 - R2 - R4


Und wow!! für deine Mühe!!
Hias



Anmeldungsdatum: 31.03.2016
Beiträge: 7

Beitrag Hias Verfasst am: 31. März 2016 19:06    Titel: Antworten mit Zitat

@ Gvc:

Du hast recht!

Ich hab sie unwissentlich falsch beschrieben. ....Entschuldigt.

Heisst das also, dass ich im Prinzip zwei Stromkreise habe?
Also einmal die Einheit aus R1,R2 und R3
und dann die Einheit R4?
GvC



Anmeldungsdatum: 07.05.2009
Beiträge: 14861

Beitrag GvC Verfasst am: 31. März 2016 19:08    Titel: Antworten mit Zitat

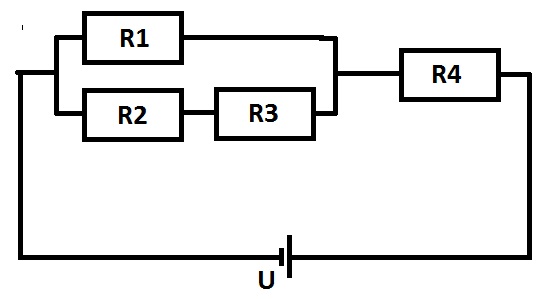

Nein. Das ist die Schaltung:


 Beschreibung:
 Dateigröße:  19.14 KB
 Angeschaut:  915 mal



Hias



Anmeldungsdatum: 31.03.2016
Beiträge: 7

Beitrag Hias Verfasst am: 31. März 2016 19:16    Titel: Antworten mit Zitat

Ja, genau! Danke smile
E=mc²



Anmeldungsdatum: 24.06.2014
Beiträge: 494

Beitrag E=mc² Verfasst am: 31. März 2016 20:00    Titel: Antworten mit Zitat

1) Du weißt, was der Gesamtwiderstand sein muss, weil U_ges und I_ges gegeben sind.

2) Weil du R_ges und R_4 kennst, kannst du herausfinden, wie groß R_1,2,3 sein muss.

3) Weil du weißt, wie groß R_1,2,3 ist und wie groß R_1 ist, kannst du herausfinden, wie groß R_2,3 ist.

4) Weil du weißt, wie groß R_2,3 ist und wie groß R_2 ist, kannst du herausfinden, wie groß R_3 ist.
