Verstärkungsfaktor berechnen

MannyC · Anmeldungsdatum: 10.03.2014 Beiträge: 35

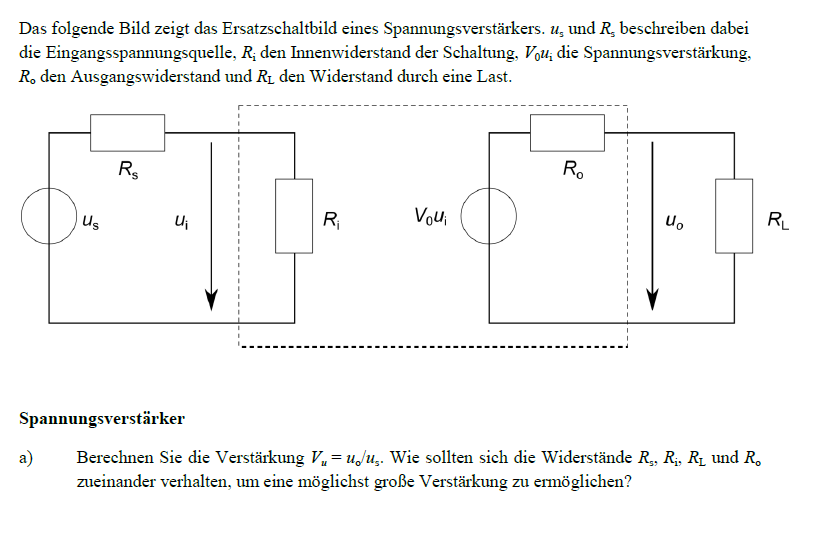

Hi, es geht um eine Aufgabe, welche die ,,Voraufgabe" von Operationsverstärker darstellt. Ich konnte alle Aufgaben lösen bis auf die erste die im Anhang liegt.

Meine Idee um V=u0/us zu bestimmen: Zwei Spannungsteiler aufstellen dann je nach us bzw u0 umstellen und dann als Verhältnis zueinander/Quotient nach Definition des Verstärkungsfaktos darstellen.

Spannungsteiler1:

us=((Rs+Ri)/Ri)*ui

Spannungsteiler 2:

V0ui=((R0+RL)/RL)*u0 und jetzt nach u0 umstellen.

dann u0 und us einsetzen in V=u0/us fertig.

Um eine möglichstgroße Verstärkung zu erzielen muss wahrscheinlich:

Rs=Ri und R0=Rl

(Leistungsanpassung) gelten.

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Leistungsanpassung? du willst aber nicht Leistung, sondern Spannung verstärken.

eman · Anmeldungsdatum: 24.06.2006 Beiträge: 59

Rs/Ri und Ro/Rl möglichst klein ergibt größtmögliche Verstärkung.
