Hilfe zur Berechnung von Kondensatorspannungen etc.

nicogtx1 · Anmeldungsdatum: 11.12.2015 Beiträge: 13

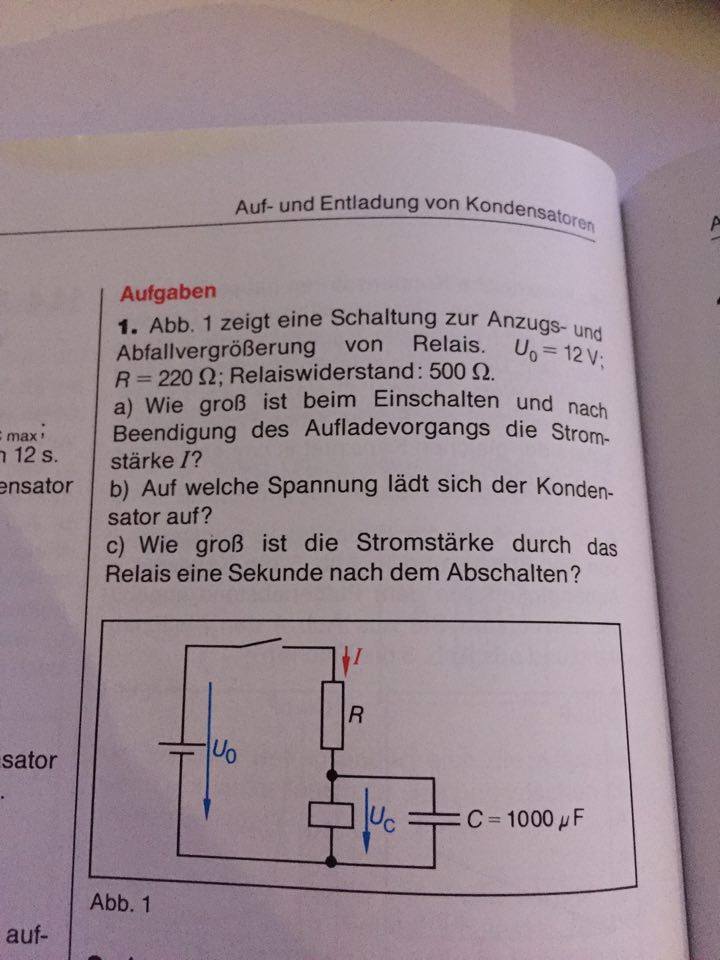

Hallo, wir haben eine Hausaufgabe aufbekommen und die Aufgabe ist recht schwer, da das Thema neu ist.

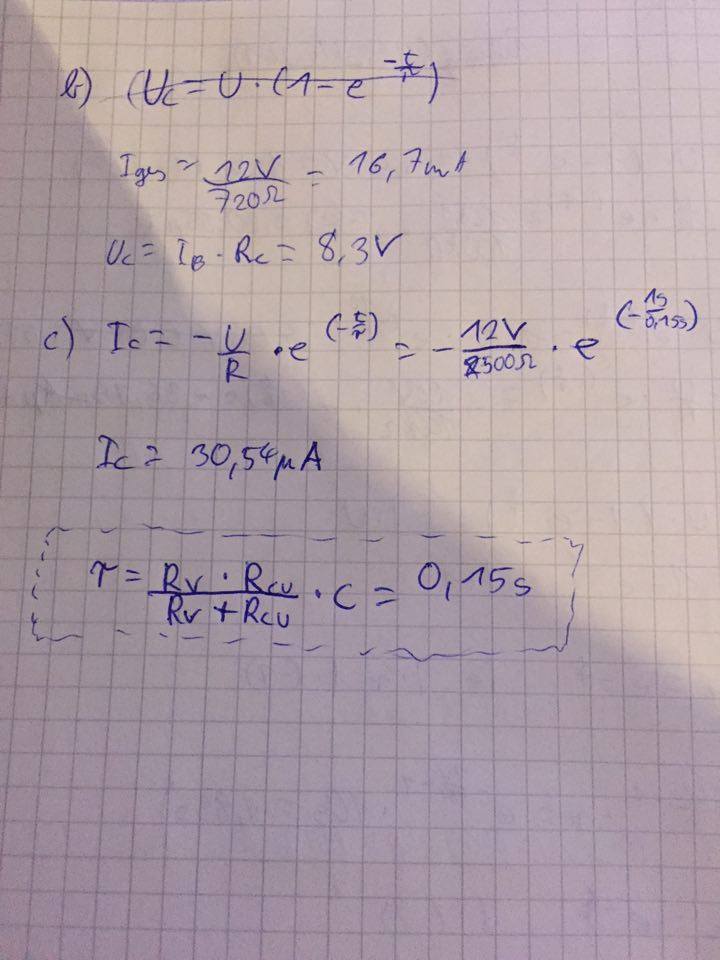

Habe es etwas durcheinander geschrieben aber wäre nett wenn mir jemand Hilfe geben könnte oder vielleicht sind die Ergebnisse ja richtig, was ich aber nicht glaube.

Vielen Dank schonmal!

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Du hast die Auflade- und die Entladezeitkonstante vertauscht. Im Falle der Aufladezeitkonstante ist das nicht weiter schlimm, da die gar nicht benötigt wird (Aufgabenteil a). Das Ergebnis in Aufgabenteil c) wird dadurch allerdings falsch. Außerdem ist die Anfangsspannung bei der Entladung nicht 12V, sondern 8,33V, wie Du selber berechnet hast. Sonst ist alles richtig.

Problematisch finde ich allerdings die Aufgabenstellung. Offenbar soll das Relais ausschließlich als ohmscher Widerstand angesehen werden. Dabei stellt gerade das Relais eine Induktivität dar, die die hier geforderte Berechnung völlig unrealistisch macht.

nicogtx1 · Anmeldungsdatum: 11.12.2015 Beiträge: 13

Wie meinst du das mit Teil a ? Da wird doch nur nach den Strömen gefragt. Sind die Ströme vertauscht ?

Und zu C, muss ich dann anstatt 12V mit 8,3V rechnen ?

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

nicogtx1 · Anmeldungsdatum: 11.12.2015 Beiträge: 13

Stimmt, okay vielen Dank! Ja die Zeitkonstante bei a hab ich ausversehen berechnet, also sie hatte keinen Einfluss für die andere Rechnung..
Da wusste ich nur nicht genau was ich berechnen sollte grübelnd

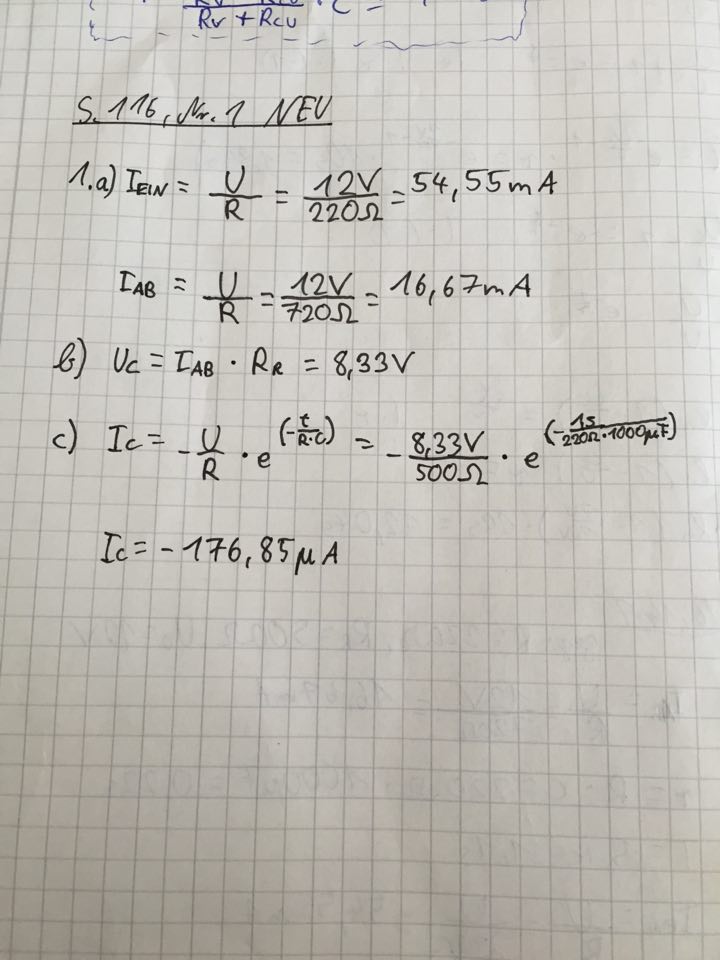

Hier einmal neu aufgeschrieben. Müsste richtig sein.

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

a) und b) sind richtig. c) ist nach wie vor falsch, was z.T meine Schuld ist. Ich hatte fälschlicherweise gesagt, dass Du unter a) die Entladezeitkonstante berechnet hast. Das ist falsch. Da hatte ich nicht genau genug geguckt und die beiden Widerstände verwechselt.

Ein weiterer Fehler ist, dass Du den Kondensatorstrom nach 1s bestimmt hast, Du sollst aber den Strom durch das Relais bestimmen. Der ist zwar betragsmäßig derselbe wie der durch C, fließt aber von oben nach unten, also in positiver Richtung.

nicogtx1 · Anmeldungsdatum: 11.12.2015 Beiträge: 13

Was soll ich denn jetzt genau rechnen bei c ? also für tau gilt da R mal C und ich habe 220 Ohm * 1000µF gerechnet. Soll ich 500 Ohm * 1000µF rechnen und das Ergebnis positiv machen und das wärs ?

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861
