Unterspannung berechnen

niewiedertipico · Anmeldungsdatum: 25.09.2015 Beiträge: 38

Hallo,

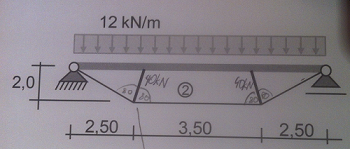

hab ein Problem mit folgender Aufgabe und zwar geht es darum die Kraft im Teilbereich 2 der Unterspannung zu berechnen. In den Spreizen berträgt die Druckkraft 40 kN. WInkel zwischen Zugband und Spreizen betragen jeweils 80 Grad. Wie gehe ich hier vor. Ich müsste doch wahrscheinlich die Kraft der Spreize in horizontale und vertikale Komponenten zerlegen stimmt`s?

Bild aus externem Link als Anhang eingefügt. Bitte keine externen Links verwenden. Steffen

Duncan · Gast

Ist der obere, horizontale Strich auch ein Stab?
Weshalb ist er mit großer Strichdicke gezeichnet?

Zunächst solltest du die Auflagerkräfte berechnen.
