1652891653 Verfasst am: 14. Jan 2016 20:26 Titel: Zeigen beide Ströme in Richtung Ix?

Hallo, meine Frage ist, ob beide Ströme (der Stromquelle und Spannungsquelle) in Richtung Ix zeigen. Meiner Meinung nach kann es anders garnicht sein. Anscheinend seien die Ströme der Stromquelle und Spannungsquelle aber entgegengesetzt. Was sagt ihr?

SeeSam

Anmeldungsdatum: 14.04.2015
Beiträge: 11

SeeSam Verfasst am: 14. Jan 2016 20:40 Titel:

Antworten mit Zitat

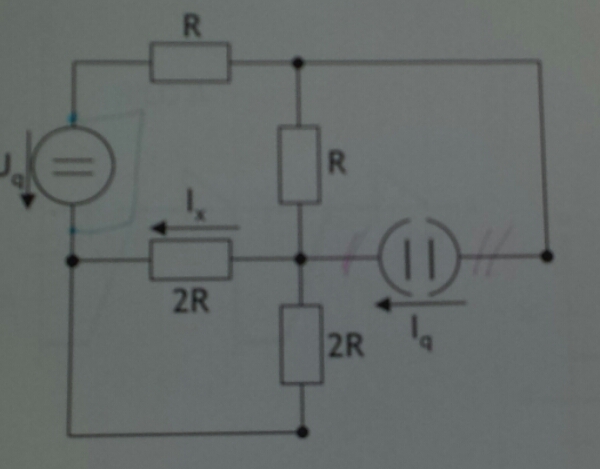

Hier das Bild dazu.


Beschreibung:

Dateigröße:

107.54 KB

Angeschaut:

545 mal

ML

Anmeldungsdatum: 17.04.2013
Beiträge: 3403

ML Verfasst am: 14. Jan 2016 23:41 Titel: Re: Zeigen beide Ströme in Richtung Ix?

Antworten mit Zitat

Hallo,

1652891653 hat Folgendes geschrieben:

Hallo, meine Frage ist, ob beide Ströme (der Stromquelle und Spannungsquelle) in Richtung Ix zeigen.
Meiner Meinung nach kann es anders garnicht sein.

Sofern der Zahlenwert des Stroms an der Stromquelle und der Zahlenwert der Spannung an der Spannungsquelle positiv sind, erzeugen beide Quellen (getrennt betrachtet) ein positives Ix und wollen somit den Strom in die gleiche Richtung durch den Widerstand treiben.

Am besten veranschaulichst Du Dir das durch Anwenden des Überlagerungssatzes.

Viele Grüße
Michael

SeeSam

Anmeldungsdatum: 14.04.2015
Beiträge: 11

SeeSam Verfasst am: 15. Jan 2016 14:10 Titel:

Danke
